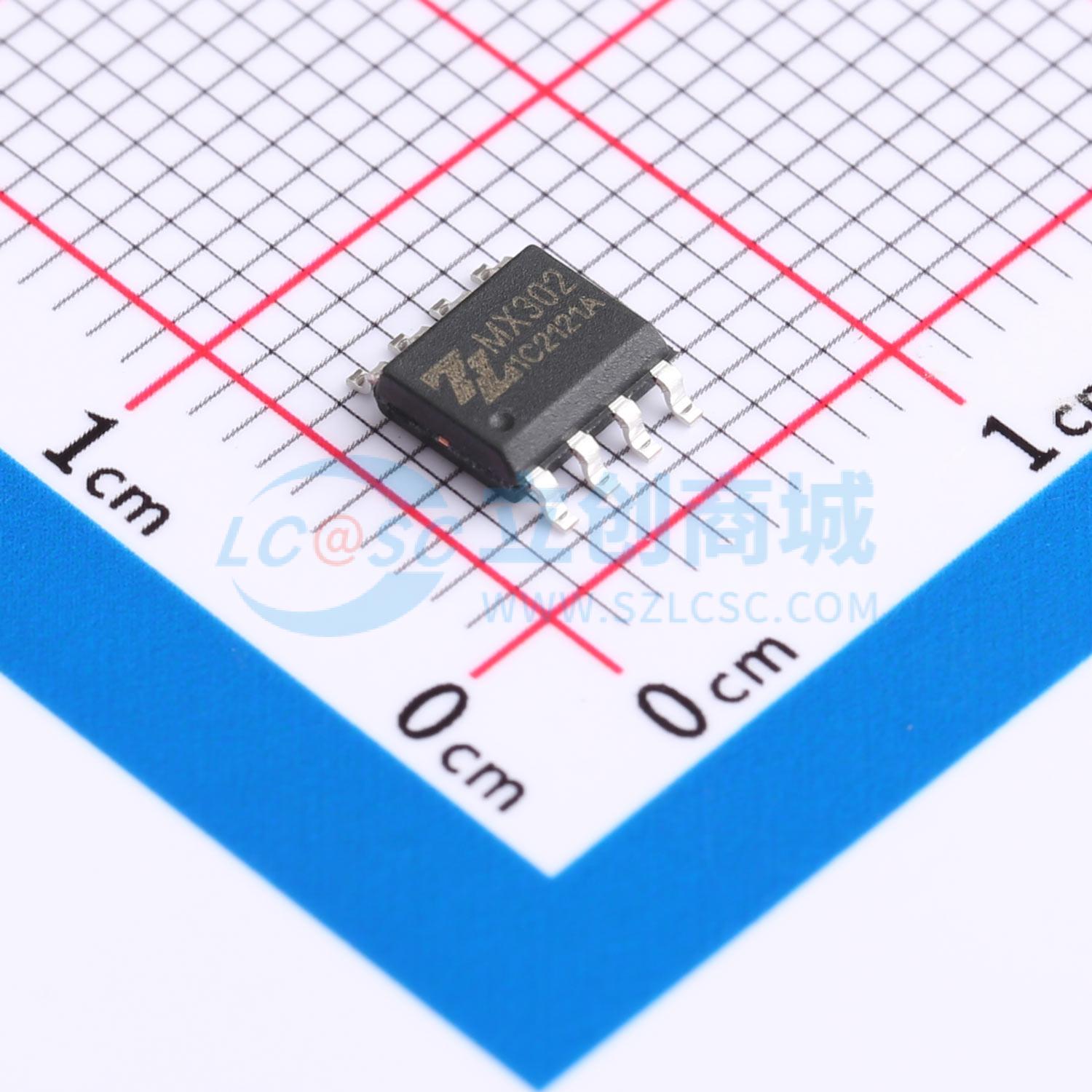

温馨提醒：图片仅供参考，商品以实物为准

MX302

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电压8-32V 最大持续输出电流达到 0.5A，最大峰值输出电流达到 1.5A。
品牌名称: Mixic(中科芯亿达)
商品型号: MX302
商品编号: C5119049
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

该产品采用H桥电路结构设计，采用高可靠性功率管工艺，特别适合驱动线圈、马达等感性负载。电路内部集成N沟道和P沟道功率MOSFET，工作电压范围覆盖8V到32V。27°C，VM = 24V条件下SOP8封装最大持续输出电流达到0.5A，最大峰值输出电流达到1.5A。该电路为功率器件，本身具备一定内阻，电路的发热与负载电流、功率管导通内阻以及环境温度密切相关。电路设计有芯片级温度检测电路，实时监控芯片内部发热，当芯片内部温度超过设定值时(典型值150°C)，产生功率管关断信号，关闭负载电流，避免因异常使用导致的温度持续升高，进而造成塑料封装冒烟、起火等严重安全事故。芯片内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对功率管进行控制。

商品特性

低待机电流
低导通内阻MOSFET，功率开关管采用MOS工艺设计，功率管SOP8封装，12V供电，500毫安通道功率管内阻2.2欧姆
较小的输入电流，集成约106K对地下拉电阻，5V驱动信号平均47uA输入电流
内置带迟滞效应的过热保护电路 (TSD)
抗静电等级：2KV (HBM)

应用领域

直流风扇摇头电机驱动
监控设备步进电机驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	继电器/线圈驱动芯片
	工作电压	8V~32V
	输出电流	500mA

	属性	参数值
	峰值电流	1.5A
	导通电阻	2.2Ω
	工作温度	-20℃~+85℃
