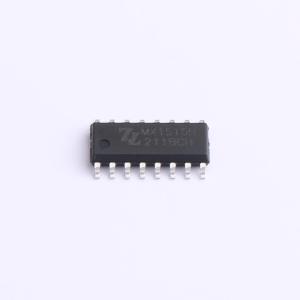

MX1515H

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性 ? 低导通内阻 MOSFET 功率开关管 — 采用 MOS 工艺设计功率管 — 1 通道 1.5A 功率管内阻 0.6 欧姆 — 2 通道 1.5A 功率管内阻 0.6 欧姆 ? 较小的输入电流 — 集成约 15K 对地下拉电阻 — 3V 驱动信号平均 200uA 输入电流
品牌名称: Mixic(中科芯亿达)
商品型号: MX1515H
商品编号: C5119046
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

商品概述

该产品采用H桥电路结构设计，采用高可靠性功率管工艺，特别适合驱动线圈、马达等感性负载。电路内部集成N沟道和P沟道功率MOSFET，工作电压范围覆盖2V到8.6V。27°C，VDD = 6.5V，两个通道同时工作的条件下，1通道最大持续输出电流达到1.2A，最大峰值输出电流达到2.5A；2通道最大持续输出电流达到1.2A，最大峰值输出电流达到2.5A。该电路为功率器件，本身具备一定内阻，电路的发热与负载电流、功率管导通内阻以及环境温度密切相关。电路设计有芯片级温度检测电路，实时监控芯片内部发热，当芯片内部温度超过设定值时，产生功率管关断信号，关闭负载电流，避免因异常使用导致的温度持续升高，进而造成塑料封装冒烟、起火等严重安全事故。芯片内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对功率管进行控制。

商品特性

低待机电流 (小于0.1uA)
低导通内阻MOSFET 功率开关管采用MOS工艺设计，功率管1通道1.5A 功率管内阻0.6欧姆，2通道1.5A 功率管内阻0.6欧姆
较小的输入电流，集成约15K对地下拉电阻，3V驱动信号平均200uA输入电流
内置带迟滞效应的过热保护电路 (TSD)
抗静电等级：3KV (HBM)

应用领域

2 - 4节AA/AAA干电池供电的玩具马达驱动
2 - 5节镍 - 氢/镍 - 镉充电电池供电的玩具马达驱动
1 - 2节锂电池供电的马达驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	-
	峰值电流	2.5A

	属性	参数值
	工作电压	1.8V~5V
	导通电阻	600mΩ
	静态电流(Iq)	100nA
	工作温度	-20℃~+85℃
