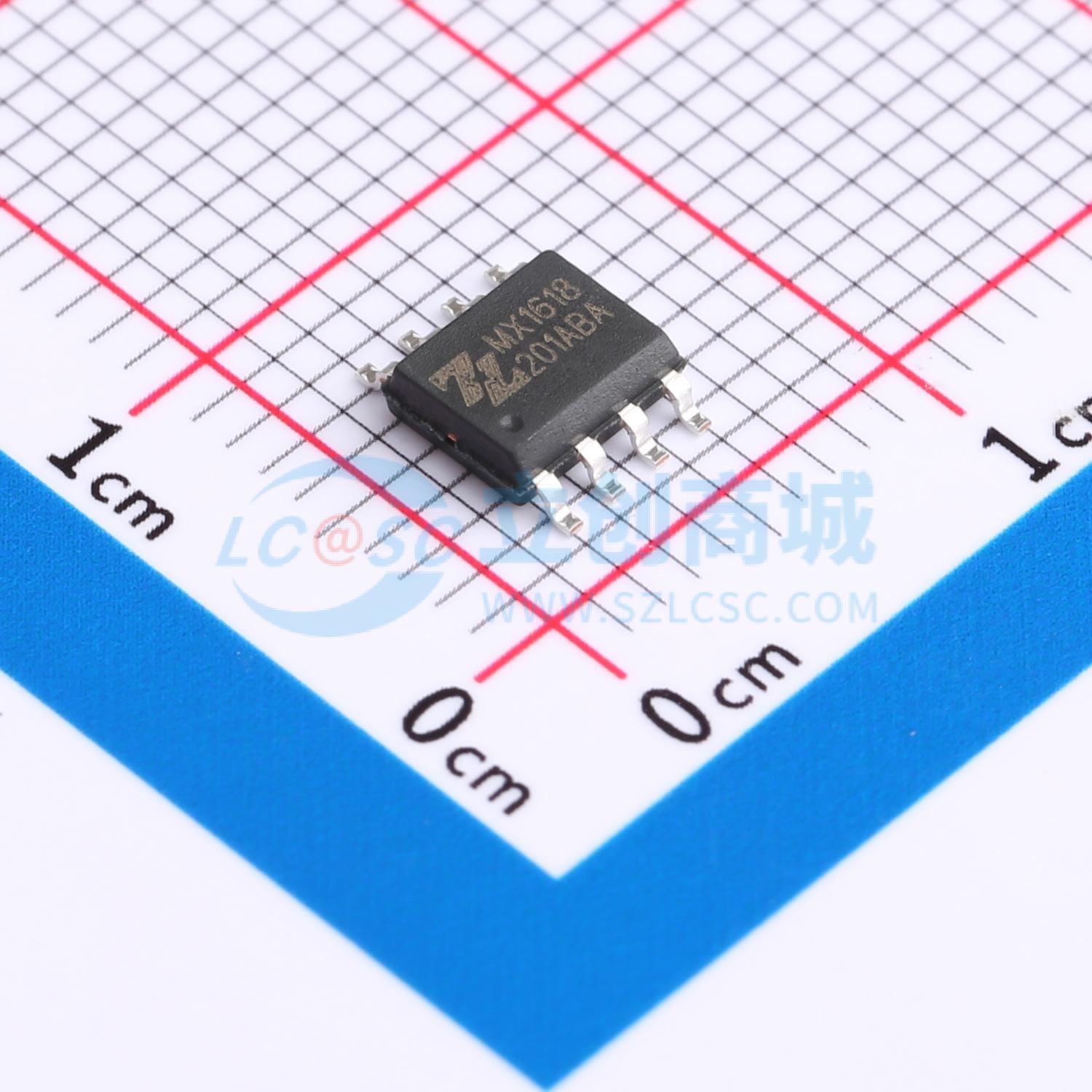

MX1618

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 有刷直流马达驱动芯片特性 1.电压 4V~16V 覆盖 5~8 节 AA 电池供电应用覆盖 2~3 节锂电池供电应用 2.超低待机电流无信号输入时，电路待机电流小于 1uA 3.导通内阻小于 0.5 欧姆(TJ=150℃) ESOP8 封装持续电流输出能力达到 1.8 A
品牌名称: Mixic(中科芯亿达)
商品型号: MX1618
商品编号: C5119048
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

MX1618 是为多节电池供电系统设计的H 桥有刷直流马达驱动芯片。 ●MX1618 典型应用为12V/16V 电源电压输入，驱动1 路马达电机，芯片最高耐压不超过20V，正常工作时电源电压最低不能低于4V。 ●MX1618 具有较低的导通内阻，提供1.8A 持续电流输出能力。当负载电流超过3.6A 时，芯片进入过流保护。 ●芯片内部低压电路由内置LDO 供电。当芯片检测到超过100ms 没有输入信号时，芯片自动进入待机模式，在待机模式下芯片消耗的静态电流小于1uA。 ●本产品设置有单独的电流采样输出端（Isence）。采样输出电路的电流采样比例为2500:1；输出采样电流可用于MCU 分析或者其他外围控制电路来控制输出电流。

商品特性

宽工作电压范围4V~16V，覆盖5~8 节AA 电池供电应用，覆盖2~3 节锂电池供电应用
超低待机电流，无信号输入时，电路待机电流小于1uA
集成低导通内阻功率管，导通内阻小于0.5 欧姆(TJ=150℃)，ESOP8 封装持续电流输出能力达到1.8 A
内置电流采样电路
多重保护，内置过温保护电路，温度保护点160℃，内置过流保护电路，限流点3.6A
脚位兼容6 系列马达驱动电路
ESD 等级大于4Kv

应用领域

电动玩具
机器人
电子锁
磁保持继电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	1.8A
	峰值电流	3.45A

	属性	参数值
	工作电压	-
	导通电阻	394mΩ
	静态电流(Iq)	1uA
	工作温度	-20℃~+85℃
