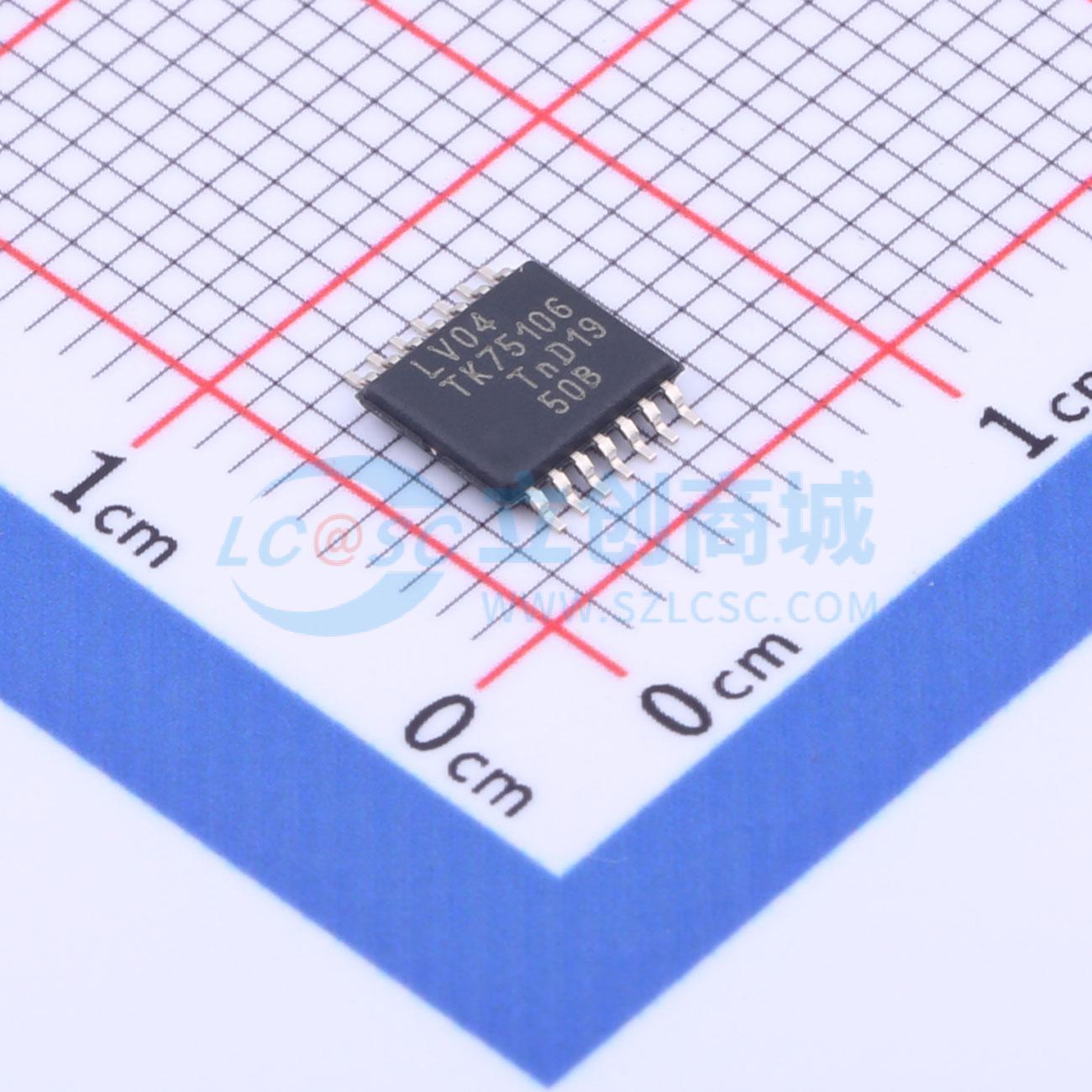

温馨提醒：图片仅供参考，商品以实物为准

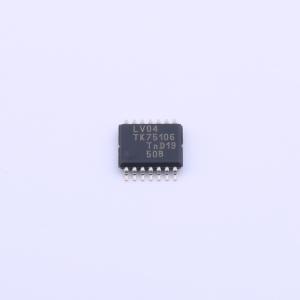

74LV04PW,118
六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LV04是一款六反相器。输入级包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于VCC的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LV04PW,118
- 商品编号
- C547867
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.578克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 900mV~2V | |
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | 8ns@3.3V,50pF | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 低电压应用
- TTL输入电平兼容
