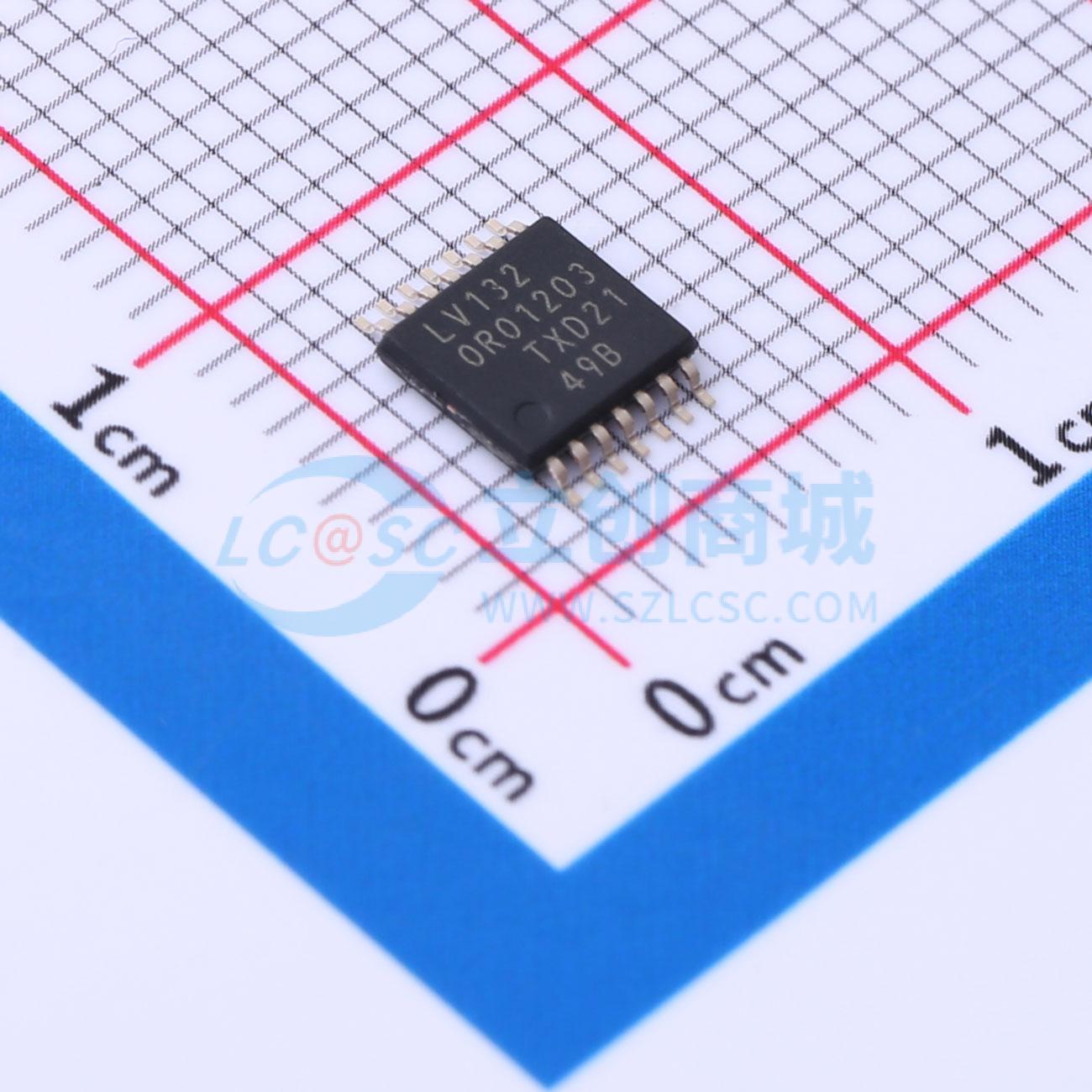

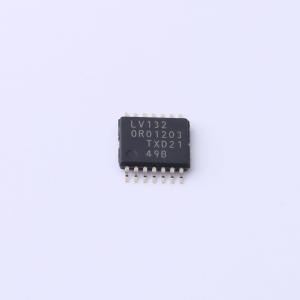

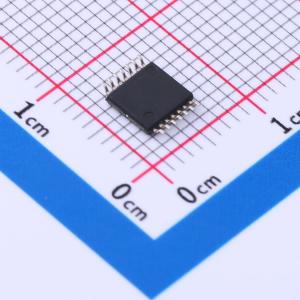

温馨提醒：图片仅供参考，商品以实物为准
74LV132PW-Q100J
四2输入与非施密特触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LV132-Q100是一款低压硅栅CMOS器件，其引脚和功能与74HC132-Q100和74HCT132-Q100兼容。74LV132-Q100包含四个2输入与非门，可接受标准输入信号
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LV132PW-Q100J
- 商品编号
- C547892
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 1V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.4V~3.9V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.2V | |
| 输出高电平(VOH) | 2.4V~2.82V；3.6V~4.2V | |
| 输出低电平(VOL) | 250mV~400mV；350mV~650mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 高噪声环境下的波形和脉冲整形器
- 无稳态多谐振荡器
- 单稳态多谐振荡器
