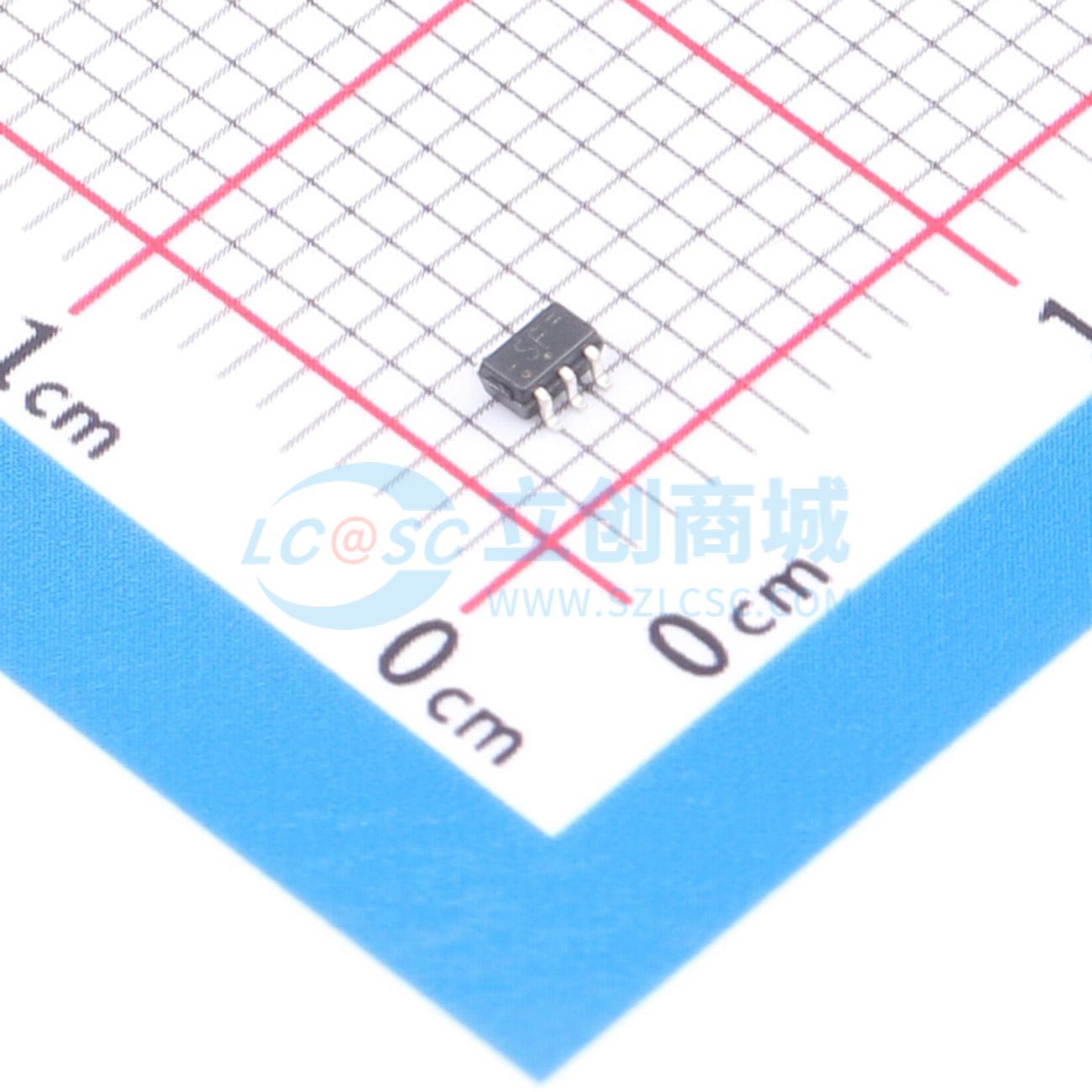

温馨提醒：图片仅供参考，商品以实物为准
74LV1T02GWH
2输入单电源转换或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单级电平转换 2 输入或非门。低阈值输入支持在 VCC = 3.3V 时实现 1.8V 输入逻辑，可用于 1.8V 至 3.3V 电平转换。此外，5V 容限输入引脚可实现电平向下转换（在 VCC = 2.5V 时，3.3V 至 2.5V 输出）。输出电平参考电源电压，支持 1.8V、2.5V、3.3V 和 5.0V CMOS 电平。较宽的 VCC 范围允许生成输出电平以连接到控制器或处理器。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LV1T02GWH
- 商品编号
- C547929
- 商品封装
- TSSOP-5-1.3mm
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.28V~4.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 4.6V | |
| 输出低电平(VOL) | 150mV；300mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 4.7ns@5V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 过压容忍输入 |
应用领域
- 便携式应用
- PC 和笔记本电脑
- 工业控制器
- 电信
