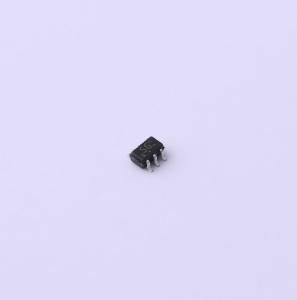

温馨提醒：图片仅供参考，商品以实物为准
74LV1T04GWH
单电源电平转换反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单电平转换反相缓冲器。低阈值输入在VCC = 3.3V时支持1.8V输入逻辑，可用于1.8V至3.3V电平上转换。此外，5V容限输入引脚支持电平下转换（VCC = 2.5V时3.3V至2.5V输出）。输出电平参考电源电压，支持1.8V、2.5V、3.3V和5.0V CMOS电平。较宽的VCC范围允许生成输出电平以连接到控制器或处理器。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LV1T04GWH
- 商品编号
- C547932
- 商品封装
- TSSOP-5-1.3mm
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入高电平(VIH) | 1.03V；1.18V；2.03V；2.11V；1.23V；1.48V；1.37V；1V | |
| 输入低电平(VIL) | 800mV；650mV；710mV；550mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.21V | |
| 低电平范围(VOL) | 200mV；200mV；252mV；100mV；250mV；350mV；150mV；150mV | |
| 传播延迟(tpd) | 3.6ns@5V,30pF | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 便携式应用
- PC和笔记本电脑
- 工业控制器
- 电信
