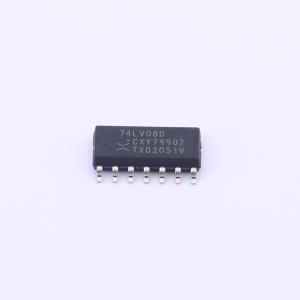

温馨提醒：图片仅供参考，商品以实物为准
74LV08D,118
四路二输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LV08 是一款四 2 输入与门。输入端包含钳位二极管，这使得能够使用限流电阻将输入接口连接到高于 VCC 的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LV08D,118
- 商品编号
- C547873
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 1V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 900mV~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~800mV | |
| 输出高电平(VOH) | 2.8V~3V；4.3V~4.5V；2.4V~2.82V；2.5V~2.7V；1.8V~2V；1.2V；3.6V~4.2V | |
| 输出低电平(VOL) | 250mV~400mV；0V；200mV；350mV~550mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 9ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 低电压应用
- TTL输入电平兼容
