温馨提醒：图片仅供参考，商品以实物为准

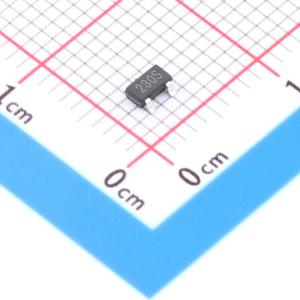

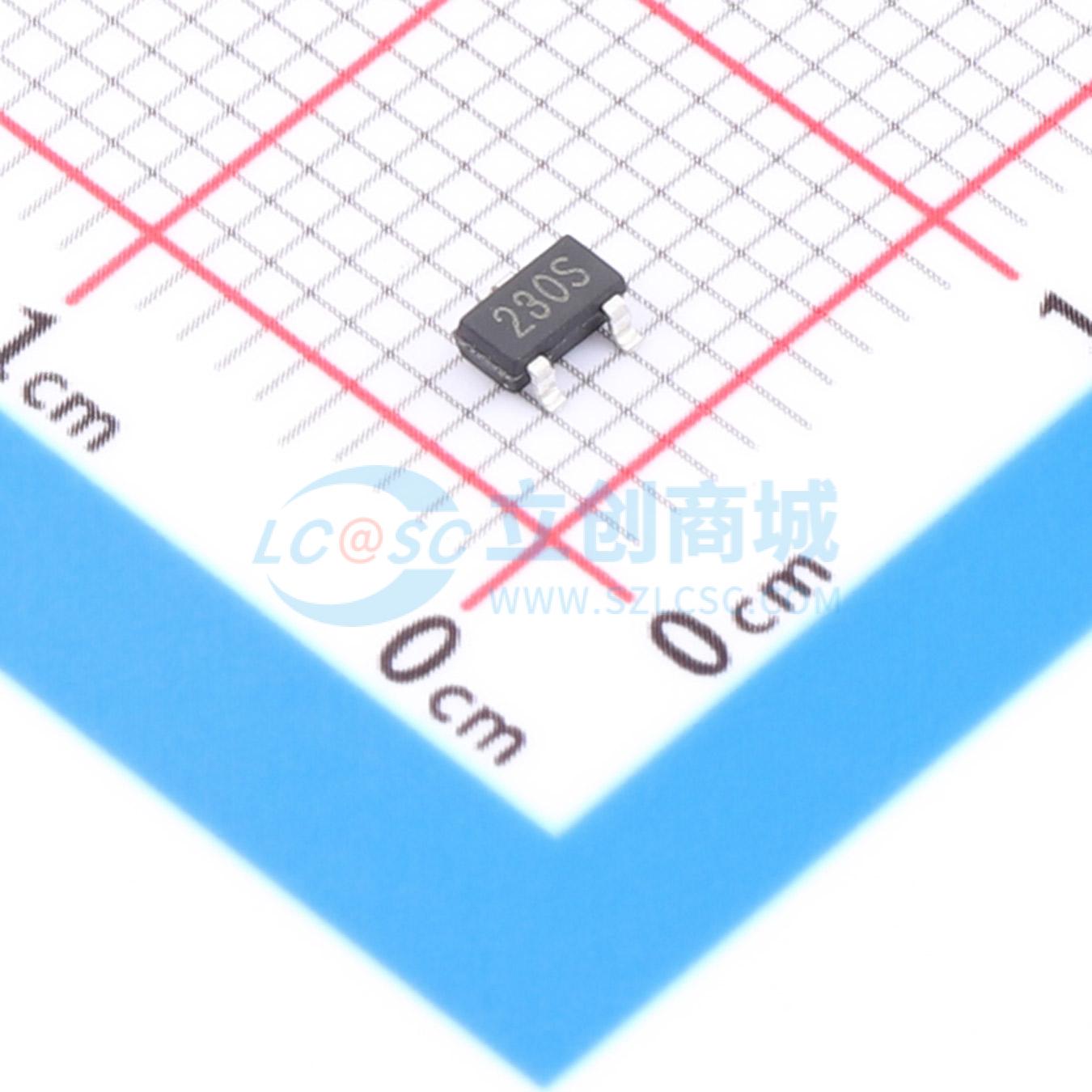

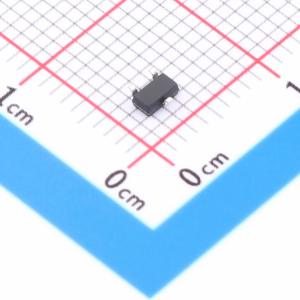

RC2301B
RC2301B
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RealChip(正芯半导体)
- 商品型号
- RC2301B
- 商品编号
- C53696800
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.8A | |
| 导通电阻(RDS(on)) | 70mΩ@4.5V | |
| 阈值电压(Vgs(th)) | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.5nC | |
| 输入电容(Ciss) | 405pF | |
| 反向传输电容(Crss) | 55pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 75pF | |
| 栅极电压(Vgs) | ±8V |
商品特性
- VDS (V)= -20V
- ID = -2.8A
- RDS(ON) < 100mΩ (VGS = -4.5V)
- RDS(ON) < 130mΩ (VGS = -2.5V)
