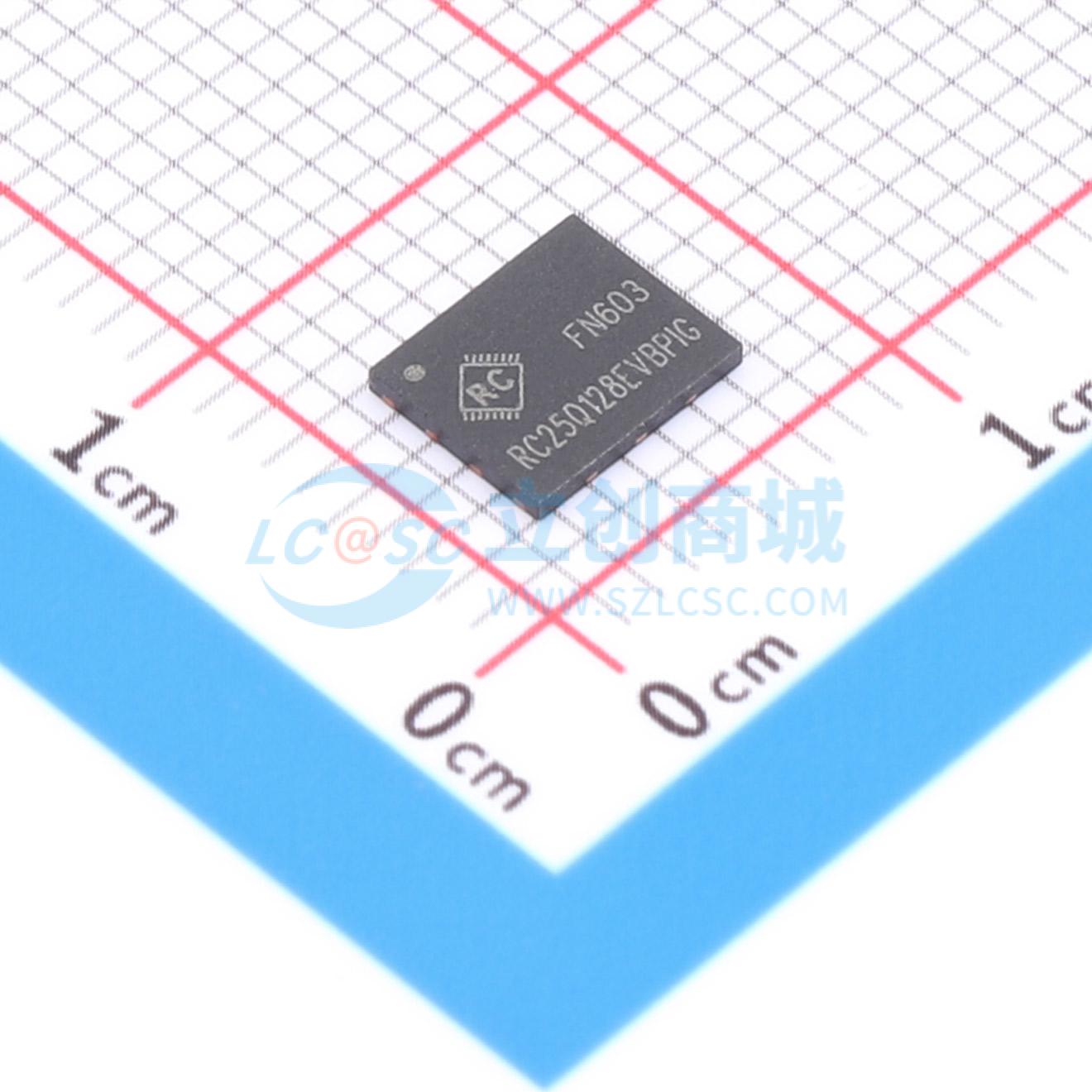

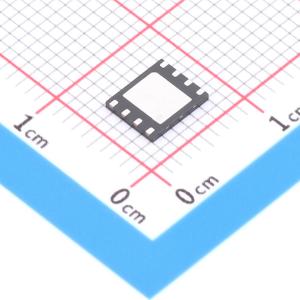

Name: RealChip(正芯半导体) RC25Q128EVBPIG
Brand: RealChip(正芯半导体)
SKU: C53696804
Price: 3.3 CNY
Availability: InStock

支持串行外设接口——模式0和模式3
单电源操作
- 读、擦除和编程操作的电压范围为2.7至3.6伏
128Mb：134217728 x 1位结构，或67108864 x 2位（双I/O模式）结构，或33554432 x 4位（四I/O输出模式）结构
协议支持
- 单I/O、双I/O和四I/O
支持快速频率
- 支持的时钟频率高达
  - 单I/O模式：133MHz
  - 双I/O模式：133MHz
  - 四I/O模式：133MHz
- 快速读取操作的伪周期数可配置
具备四外设接口（QPI）
具有4K字节的等扇区，或32K字节的等块，或64K字节的等块
- 任何扇区/块都可单独擦除
编程：
- 256字节页缓冲区
- 四输入/输出页编程（4PP）以提高编程性能
典型的擦除/编程周期为100000次
数据保留时间为20年
输入数据格式
- 1字节命令代码
先进的安全特性
- 块锁定保护
- BP0 - BP3和TB状态位定义了要防止编程和擦除命令的区域大小
- 单个块/扇区阵列保护
带有OTP锁的额外2 x 8K位安全寄存器
命令复位
编程/擦除暂停和恢复操作
电子标识
- JEDEC 1字节制造商ID和2字节设备ID
- RES命令用于获取1字节设备ID
- REMS命令用于获取1字节制造商ID和1字节设备ID
支持串行闪存可发现参数（SFDP）模式
SCLK输入
- 串行时钟输入
SI/SIO0
- 串行数据输入，或用于2 x I/O和4 x I/O读取模式的串行数据输入/输出
SO/SIO1
- 串行数据输出，或用于2 x I/O和4 x I/O读取模式的串行数据输入/输出
WP#/SIO2
- 硬件写保护，或用于4 x I/O读取模式的串行数据输入/输出
RESET#/HOLD#/SIO3
- 硬件复位引脚，或硬件保持引脚，或用于4 x I/O读取模式的串行数据输入/输出
RESET#（16引脚封装）
- 硬件复位引脚

	属性	参数值
	商品目录	NOR FLASH
	接口类型	SPI
	存储容量	128Mbit
	时钟频率(fc)	133MHz
	工作电压	2.7V~3.6V
	待机电流	11uA
	擦写寿命	100000次

	属性	参数值
	写周期时间(Tw)	5ms
	页写入时间(Tpp)	650us
	块擦除时间(tBE)	300ms@(64KB)
	数据保留 - TDR(年)	20年
	工作温度	-40℃~+85℃
	功能特性	-
