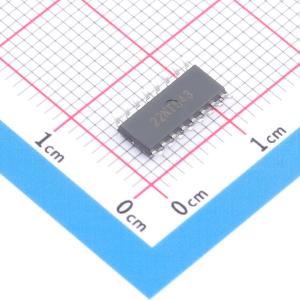

温馨提醒：图片仅供参考，商品以实物为准

HEF4060BES

14级纹波进位二进制计数器/分频器和振荡器，具备三种振荡器终端、十个缓冲输出和异步主复位输入

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HEF4060BES是一款功能强大的14级二进制计数器/分频器，核心功能包括计数、分频和振荡器，工作电压范围宽（3V-15V），适合多种电子设计场景。
品牌名称: GMIC(绿微)
商品型号: HEF4060BES
商品编号: C53696805
商品封装: SOP-16
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

HEF4060是一款14级纹波进位二进制计数器/分频器和振荡器，具有三个振荡器端子（RS、REXT和CEXT）、十个缓冲输出（Q3至Q9以及Q11至Q13）和一个优先异步主复位输入（MR）。振荡器配置允许设计RC或晶体振荡器电路。振荡器可以由输入RS处的外部时钟信号替代。计数器在RS的负向转换时计数。MR上的高电平会复位计数器（Q3至Q9以及Q11至Q13为低电平），与其他输入条件无关。它在推荐的VDD电源电压范围3V至15V（参考VSs，通常为地）内工作。未使用的输入必须连接到VDD、VSS或另一个输入。

商品特性

宽电源电压范围3V至15V
能容忍缓慢的时钟上升和下降时间
完全静态操作
5V、10V和15V参数额定值
标准化的对称输出特性
输入和输出具有静电防护
工作温度范围为-40°C至+125°C
封装信息：SOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	计时方向	向上计数器
	工作电压	3V~15V
	元件数	1

	属性	参数值
	触发沿	下降沿
	复位方式	异步
	计时方式	-
	计数速率	12MHz
	工作温度	-40℃~+125℃
