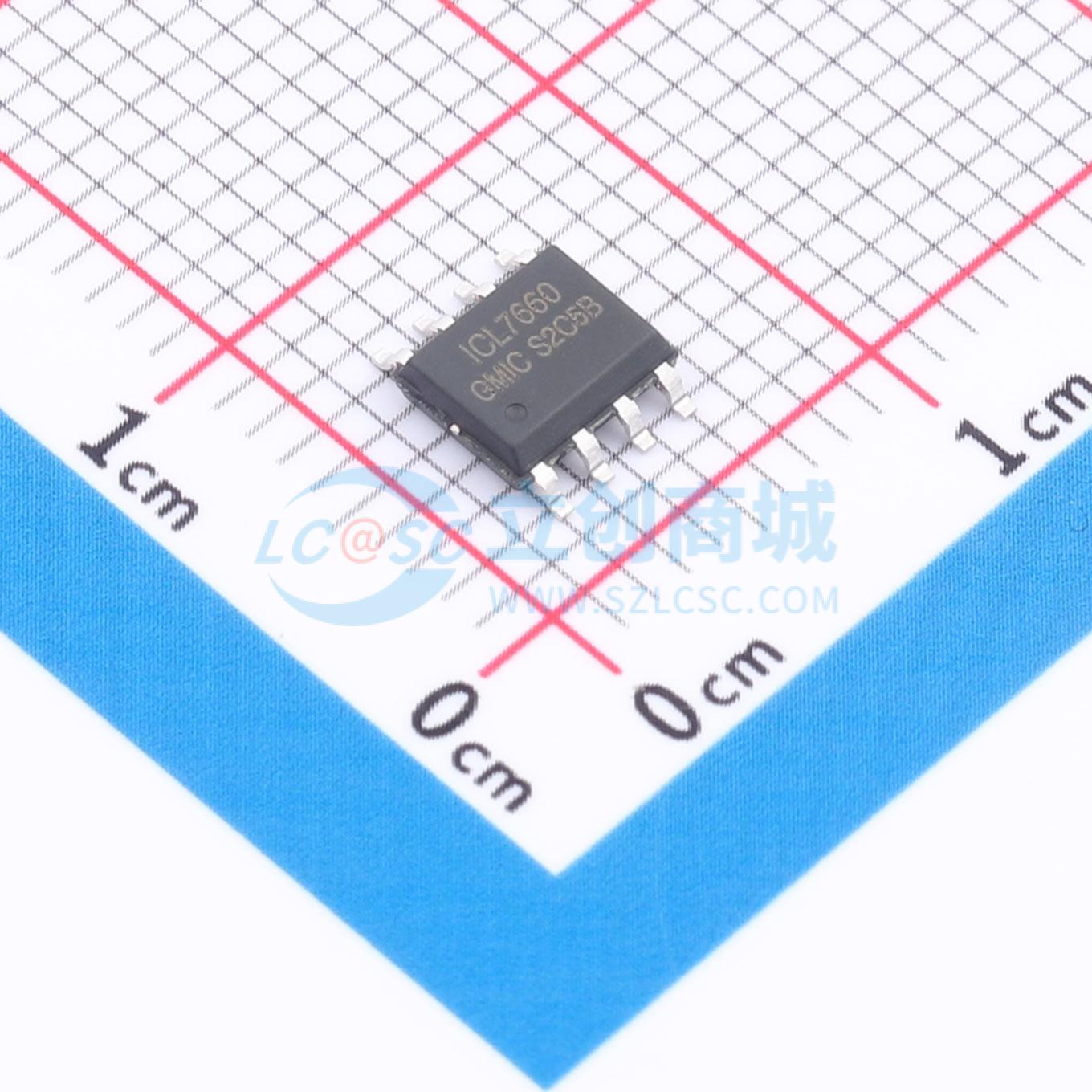

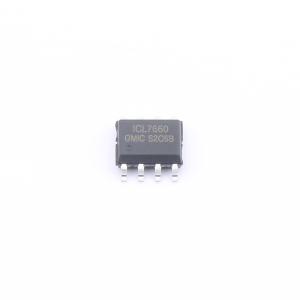

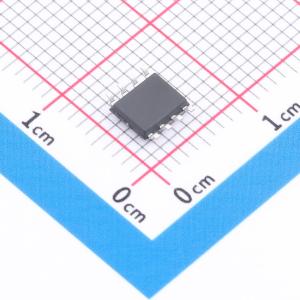

ICL7660BS

单片DC/DC电压转换集成电路，具有反转、倍压、分压及多倍电压输出，内置振荡器控制电路和功率MOSFET转换开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ICL7660BS是一款经典的CMOS电压转换器，广泛应用于需要从正电压生成负电压的电子系统中。它通过电荷泵技术实现电压反转，仅需外接两个电容即可工作，具有电路简单、成本低、效率高的特点，是许多模拟和混合信号电路中的关键元件。
品牌名称: GMIC(绿微)
商品型号: ICL7660BS
商品编号: C53696812
商品封装: SOP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

7660是采用特殊工艺制造的单片DC/DC电压转换集成电路，具有反转、倍压、分压及多倍电压输出。芯片管脚定义与ICL7660一致，可在1.5V~10V范围内稳定工作，且在整个温度范围内无需外加任何二极管。每0.5V压降可释放10mA的电流。利用BOOST输入端可将振荡器频率提高到音频频段以上，减小了输出纹波，因此可减小对外部电容容量大小的要求。7660集低静态电流和高转换效率于一身，芯片内置了振荡器控制电路和四个功率MOSFET转换开关。应用方式包括：负压发生、倍电压发生和输入电压1/2分压。

商品特性

微型封装形式
工作电压范围：1.5~10.0V
98%的典型电源转换功率
反转、倍压、分压及多倍电压
BOOST管脚用于提高振荡频率
空载电流；5V电压下最大180μA
在高电压工作时，无需外接二极管

应用领域

从+5V逻辑电源产生-5V电压
LCD显示模块电源
EIA/TIA - 232E和EIA/TIA - 562接口电源
手持式仪表
个人通信设备
运算放大器正负对称电源发生
A/D转换器电源
面板表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	功能类型	反相
	工作电压	1.5V~10V

	属性	参数值
	能量效率	98%
	工作温度	-25℃~+60℃
	功能特性	低纹波/低噪声架构；倍压/反相拓扑切换
