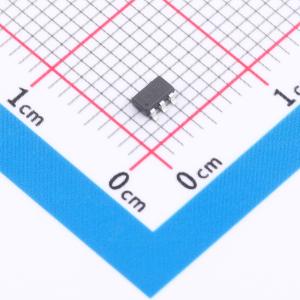

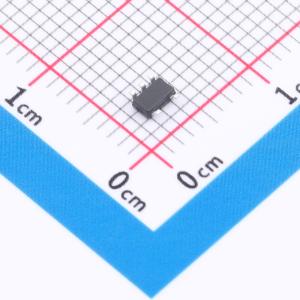

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G32DBVR-TD
单路2输入正或门，低功耗，支持5V VCC操作
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC1G32DBVR-TD是拓电半导体74LVC系列单路2输入或门，采用CMOS工艺和SOT-23-5封装。工作电压1.65V~5.5V，静态电流≤1μA，传播延迟≤5.2ns。支持8mA灌/拉电流，具备使能控制（低电平有效）和2000V ESD保护，适用于消费电子、通信设备、汽车电子等需要逻辑或运算的场景，工作温度-40°C~125°C。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 74LVC1G32DBVR-TD
- 商品编号
- C53514492
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | -8mA | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5.2ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
这款单路2输入正或门专为1.65 V至5.5 V的VCC工作电压而设计。74LVC1G32器件在正逻辑中执行布尔函数Y = A + B或Y = 非（非A与非B）。该CMOS器件在较宽的VCC工作范围内，保持低静态功耗的同时，具有高输出驱动能力。
商品特性
- 支持5 V的VCC工作电压
- 输入可接受高达5.5 V的电压
- 支持向下转换至VCC
- 低功耗，最大ICC为10 μA
- 在3.3 V时输出驱动电流为±24 mA
- 关断电流（loff）支持带电插拔、部分掉电模式和反向驱动保护
