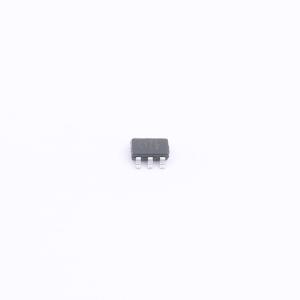

74LVC2G17DBVR-TD

双施密特触发器缓冲器，支持5V VCC操作，低功耗，支持带电插拔、部分掉电模式和反驱动保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高性能双缓冲器，工作电源电压范围为 1.65 至 5.5V。在 VCC = 3.0V 时，高阻抗 TTL 兼容输入可显著降低输入驱动器的电流负载，而 TTL 兼容输出则能改善开关噪声性能。
品牌名称: TDSEMIC(拓电半导体)
商品型号: 74LVC2G17DBVR-TD
商品编号: C53514497
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

这款双施密特触发器缓冲器设计用于1.65V至5.5V VCC操作。74LVC2G17器件包含两个缓冲器，执行布尔函数Y = A。该器件作为两个独立的缓冲器工作，但由于施密特效应，它对于正向（VT+）和负向（VT-）信号可能具有不同的输入阈值电平。该器件针对使用loff的部分掉电应用进行了全面规格设计。loff电路可禁用输出，防止器件掉电时通过器件产生损坏性电流回流。

商品特性

支持5V VCC操作
输入可接受高达5.5V的电压
低功耗，最大ICC为10μA
在3.3V时输出驱动为±24mA
loff支持带电插拔、部分掉电模式和反驱动保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	-
	工作电压	1.65V~5.5V
	元件数	2
	每个元件位数	2
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	-
