温馨提醒：图片仅供参考，商品以实物为准

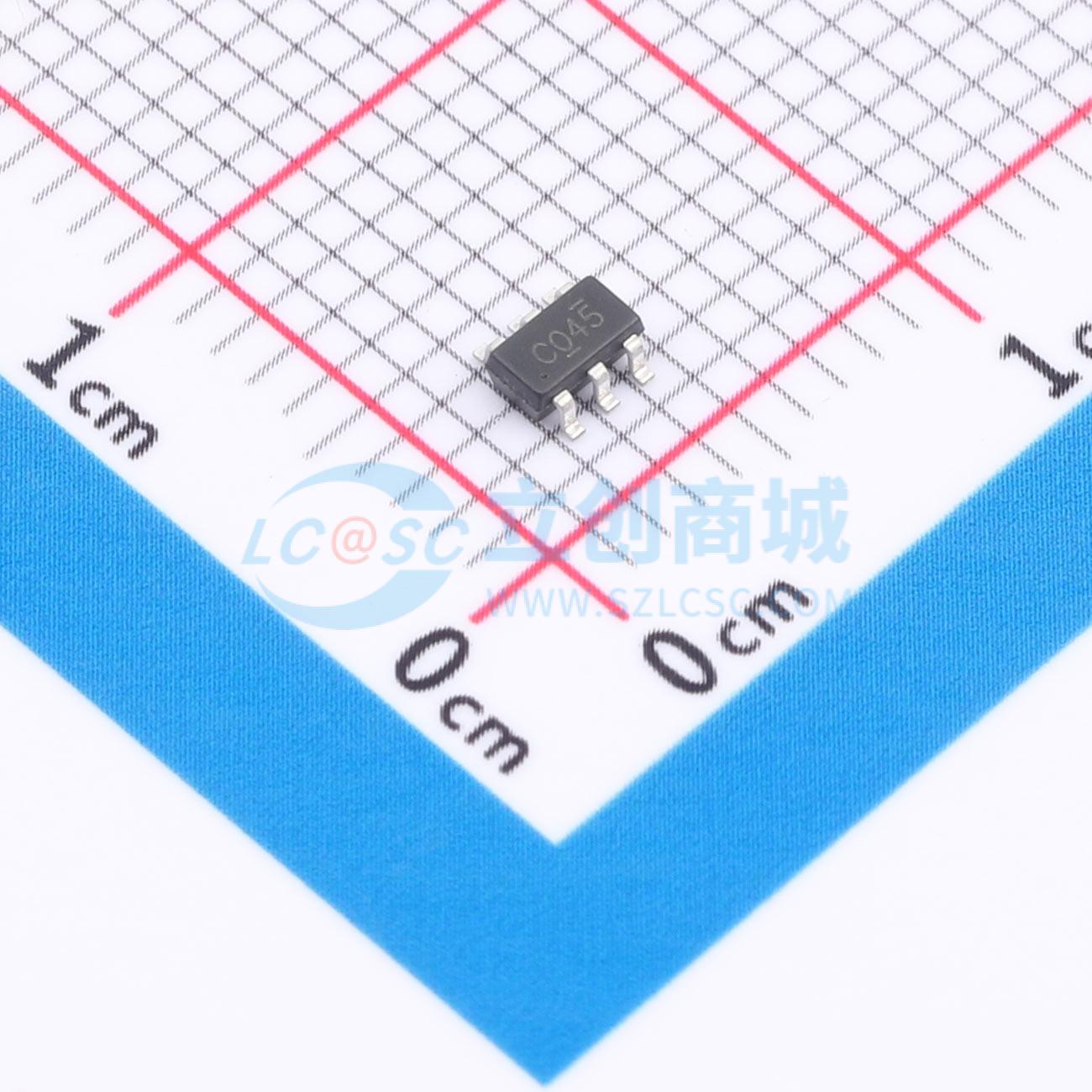

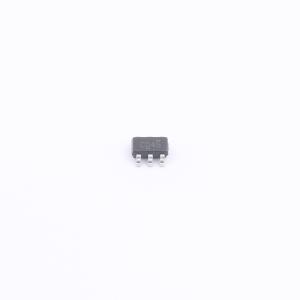

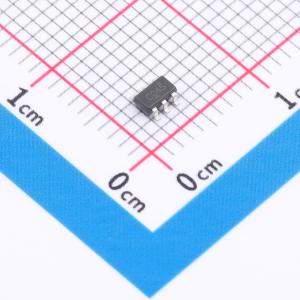

74LVC2G04DBVR-TD
双反相器门电路，低功耗，支持部分掉电模式和5V电源电压工作
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款高性能双反相器，工作电源电压范围为1.65V至5.5V。该器件采用先进的CMOS技术制造，可实现超高速运行和高输出驱动能力。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 74LVC2G04DBVR-TD
- 商品编号
- C53514493
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.47V；4.2V；2.8V；2.7V；2.15V | |
| 输出低电平(VOL) | 100mV；100mV；250mV；250mV；150mV；90mV | |
| 传播延迟(tpd) | - | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ |
商品概述
这款双反相器设计用于1.65V至5.5V的VCC电源电压。74LVC2G04器件执行布尔函数Y = Π A（上划线）。该器件针对使用loff的部分掉电应用进行了全面规范。loff电路可禁用输出，防止器件掉电时产生损坏性电流回流。
商品特性
- 支持5V的VCC电源电压
- 输入可接受高达5.5V的电压
- 低功耗，最大ICC电流为10μA
- 在3.3V电压下输出驱动电流为±24mA
- loff支持部分掉电模式操作
