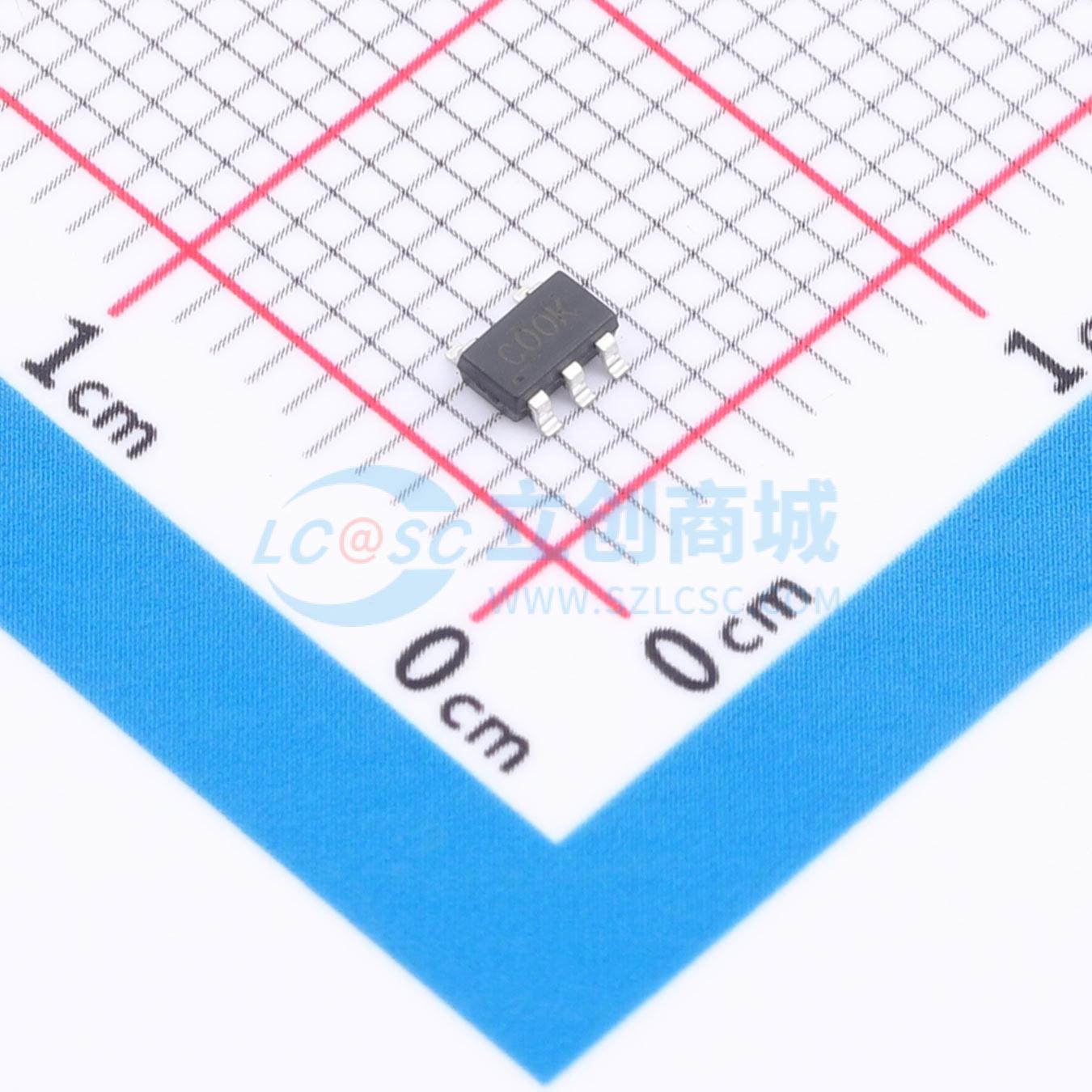

74LVC1G00DBVR-TD实物图

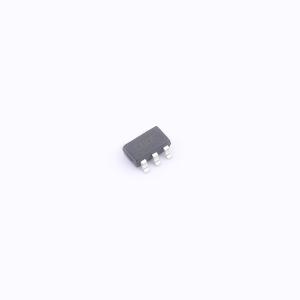

  • 74LVC1G00DBVR-TD商品缩略图

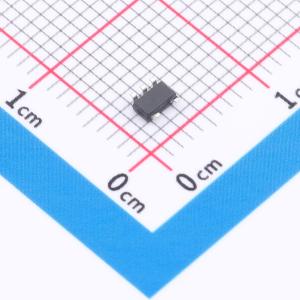

  • 74LVC1G00DBVR-TD商品缩略图

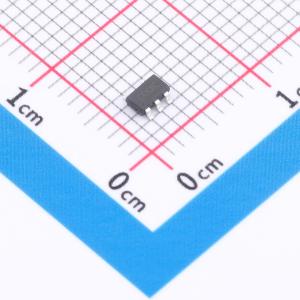

  • 74LVC1G00DBVR-TD商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

74LVC1G00DBVR-TD

单2输入正与非门,支持5V Vcc操作,低功耗,高输出驱动

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
74LVC1G00DBVR-TD是拓电半导体74LVC系列单路2输入与非门,采用CMOS工艺和SOT-23-5封装(3.0×1.5mm)。工作电压1.65V~5.5V,静态电流≤1μA,传播延迟≤5.2ns。支持8mA灌/拉电流,具备使能控制功能(高电平有效)和2000V ESD保护,适用于便携式设备、智能传感器、电源管理模块等场景,工作温度-40°C~125°C。
商品型号
74LVC1G00DBVR-TD
商品编号
C53514495
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.11克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与非门
通道数1
工作电压1.65V~5.5V
静态电流(Iq)1uA
灌电流(IOL)8mA
属性参数值
拉电流(IOH)-8mA
系列74LVC
传播延迟(tpd)5.2ns@3.3V,50pF
工作温度-40℃~+125℃
输入通道数2

商品概述

这款单路2输入正与非门专为1.65V至5.5V的VCC工作电压而设计。74LVC1G00在正逻辑中执行布尔函数 Y = (A × B)(上划线) ,或者 Y = A(上划线) + B(上划线)。该CMOS器件在较宽的VCC工作范围内,保持低静态功耗的同时具有高输出驱动能力。

商品特性

  • 支持5V Vcc工作电压
  • 输入可接受高达5.5V的电压
  • 提供到Vcc的向下转换
  • 低功耗,最大Icc为10μA
  • 在3.3V时输出驱动为±24mA
  • loff支持带电插入、部分掉电模式和反驱动保护
