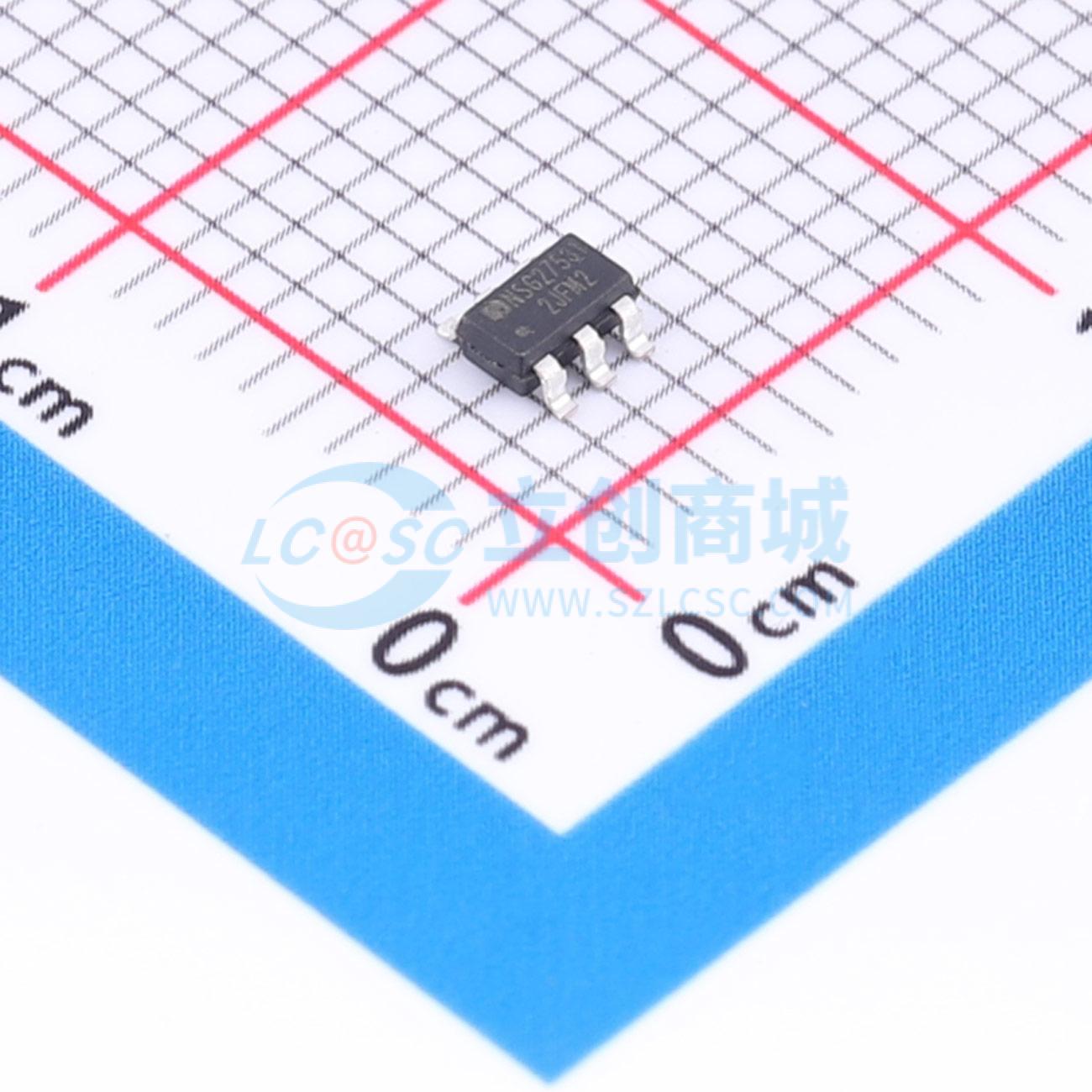

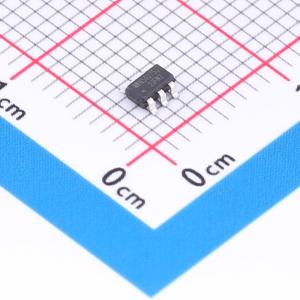

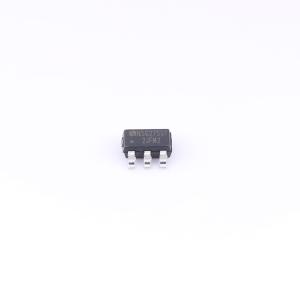

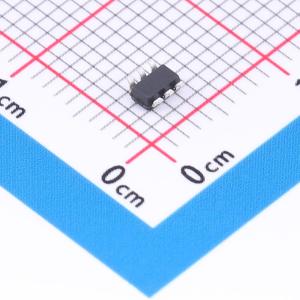

NSG27531
带使能的单通道低侧栅极驱动芯片，输入输出同相位，兼容TTL和CMOS逻辑输入，采用CMOS技术，具有高输出拉/灌电流、高电容负载驱动能力和欠压锁定功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG27531
- 商品编号
- C53463329
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.067135克(g)
商品参数
参数完善中
商品概述
NSG27531是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的门锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG27531逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃~125℃温度范围内工作。
商品特性
- 输入输出同相位
- 兼容TTL和CMOS逻辑输入
- 输出拉/灌电流能力：2A/4A
- 工作范围：12V~25V
- 高电容负载驱动能力
- 宽温度范围：-40℃~125℃
- 欠压锁定
- 欠压锁定正向阈值11V
- 欠压锁定负向阈值10V
- 芯片开通/关断延时特性
- Ton/Toff =25ns/25ns
- 符合RoHS标准
- SOT23-6封装
应用领域
- 交换式电源、开关变换器
- 通用栅驱动器
- 驱动MOSFETs和IGBTs
