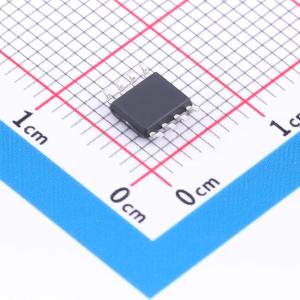

温馨提醒：图片仅供参考，商品以实物为准
NST03AA
集成锂电池充电管理、同步升压转换器、电池电量管理和保护功能的蓝牙充电座SOC，支持边充边放，具备多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NST03AA
- 商品编号
- C53463334
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 300mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 5uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
NST03AA是一款集成锂电池充电管理、同步升压转换器、电池电量管理和保护功能的蓝牙充电座SOC。芯片完整的功能集成使得外部应用元件极少，可以很大程度减小方案尺寸，降低BOM成本，同时芯片自身待机电流只有5uA。NST03AA充电电流为0.3A，同时同步升压转换器支持0.7A输出，支持按键单击开关机，空载自动关机。NST03AA内置电源路径管理，支持边充边放功能，边充边放时也提供重载和短路保护，节省外置二极管的同时，有效避免外置二极管在重载和短路时烧坏。
商品特性
- 内置带保护的电源路径管理，支持边充边放
- 自动开机 + 按键单击开机
- 自动开机 + 按键单击关机
- 超低待机电流仅5uA
- 充电电流0.3A
- 放电电流0.7A
- 预设4.2V/4.35V充电电压
- 智能温度调节功能
- 输出短路保护/重载保护/输入过压保护
- SOP - 8L封装
应用领域
- 蓝牙耳机充电座
- 手电筒
- 电池供电手持便携式设备
