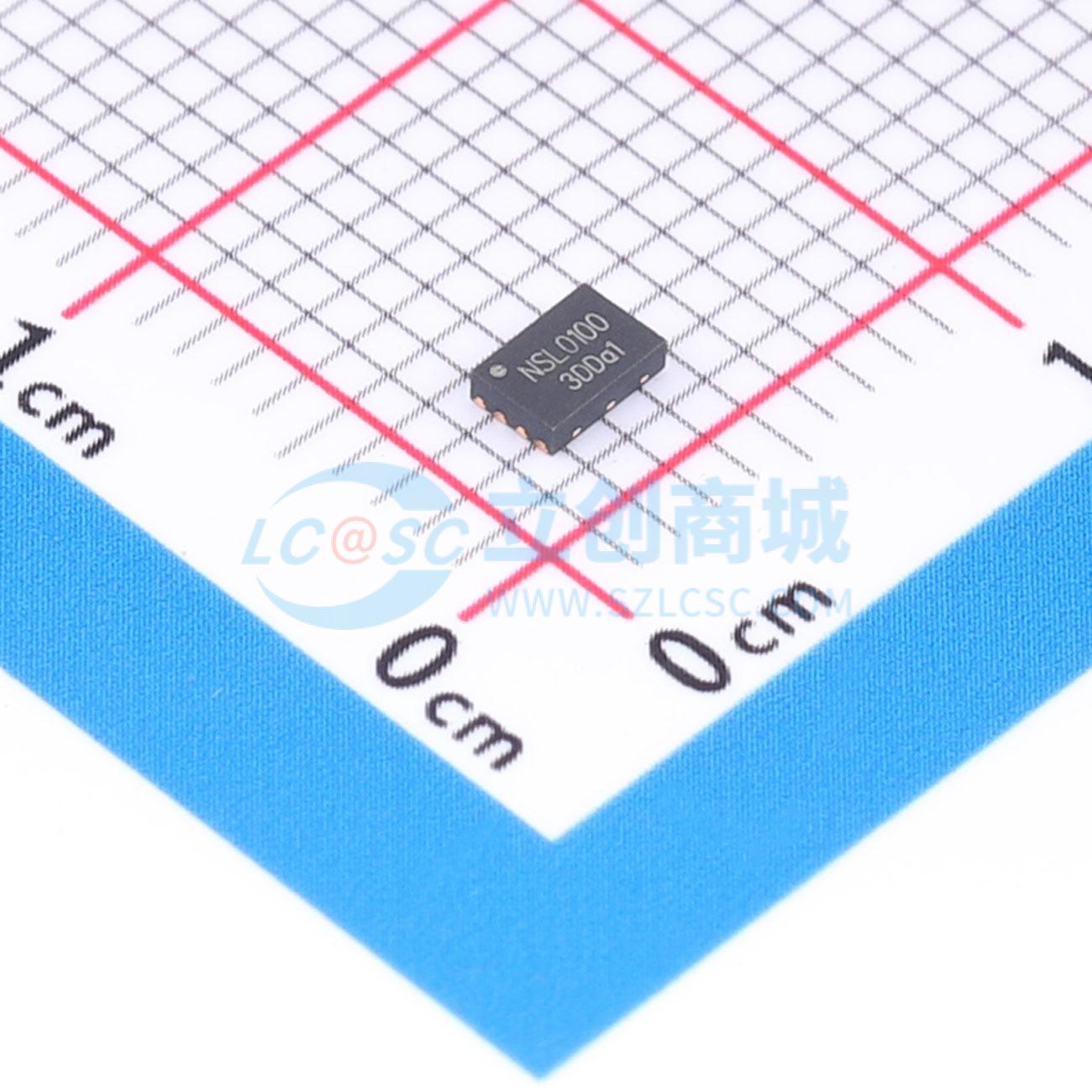

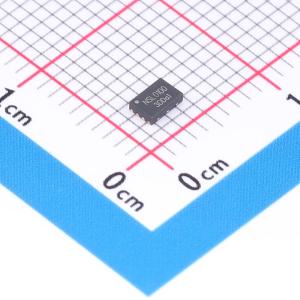

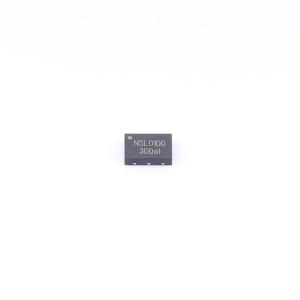

NSL0100

集成咪头传感的电子烟专用气动控制芯片，支持咪头直接输入，具备充电管理和多种保护功能，采用ASIC设计和DFN-8封装

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: NCE(无锡新洁能)
商品型号: NSL0100
商品编号: C53463335
商品封装: DFN-8(2x3)
包装方式: 编带
商品毛重: 0.048467克(g)

商品参数

商品概述

NSL0100是一款电子烟专用芯片，内部集成了气动检测、逻辑控制、充电管理、LED显示、功率驱动输出等模块。芯片接受并处理外部传感器输入的气动信号，高可靠的检测技术避免了误触发现象，同时优化的逻辑控制方法解决了传统方案的死机及无法复位的问题；芯片采用涓流、恒流、恒压三段式充电管理，符合锂电池充电规范，充电输入可直接从USB口取电。

商品特性

支持咪头直接输入
集成锂电池涓流、恒流和恒压充电管理
恒流充电650mA
充满电压4.2V，精度±50mV
集成7A放电MOS开关
充电输入不在时仅从电池消耗2μA
集成短路保护功能（SCP）
集成欠压保护功能（UVLO）
集成过热保护功能（OTP）
集成快速响应的放电过流保护（OCP）
丰富的LED状态指示功能
采用ASIC设计
采用DFN - 8（2mm×3mm）封装
充电电流默认650mA
芯片只需外接一个LED灯，即可指示丰富的充放电状态，以及点烟时渐亮和渐灭效果
芯片内集成了大电流放电MOS开关，无需外部MOS，大大降低BOM成本
芯片集成了放电超时保护，以及微秒级快速响应的过流和短路保护，大大提高了系统可靠性

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.2V~5.5V
	最大充电电流	-
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	-

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	-
	静态电流(Iq)	2uA
	均衡电流	-
	接口类型	-
	功能特性	-
