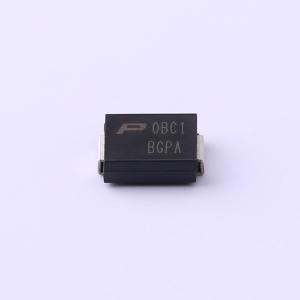

温馨提醒：图片仅供参考，商品以实物为准
ASMCJ70CA
双向TVS 70V截止 峰值脉冲电流：13.3A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：塑料封装，绝缘强度优异。 SMC 封装中的玻璃钝化芯片结。 出色的电压钳位能力。 通过汽车级 AEC-Q101 认证。 低齐纳阻抗。 在 10/1000μs 波形下具有 1500W 峰值脉冲功率能力。应用：I/O 接口，Vcc 总线。 电信/汽车
- 品牌名称
- PTTC(聚鼎)
- 商品型号
- ASMCJ70CA
- 商品编号
- C545224
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 70V | |
| 钳位电压 | 113V | |
| 峰值脉冲电流(Ipp) | 13.3A@10/1000us | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 77.8V | |
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 塑料封装，绝缘强度出色。
- SMC 封装采用玻璃钝化芯片结。
- 电压钳位能力优异。
- 通过汽车级 AEC - Q101 认证。
- 齐纳阻抗低。
- 在 10/1000μs 波形下具有 1500W 峰值脉冲功率能力。
- 在 13V 以上时，典型漏电流小于 1μA。
- 响应时间极快，从 0V 到最小 VBR 通常小于 1.0ps。
- 保证高温焊接：265°C / 10 秒。
- 湿度敏感度等级（MSL）：符合 JEDEC - J - STD - 020，1 级
应用领域
- I/O 接口、Vcc 总线
- 电信/汽车
- 工业和消费电子应用。
- 继电器和电磁阀浪涌吸收。
