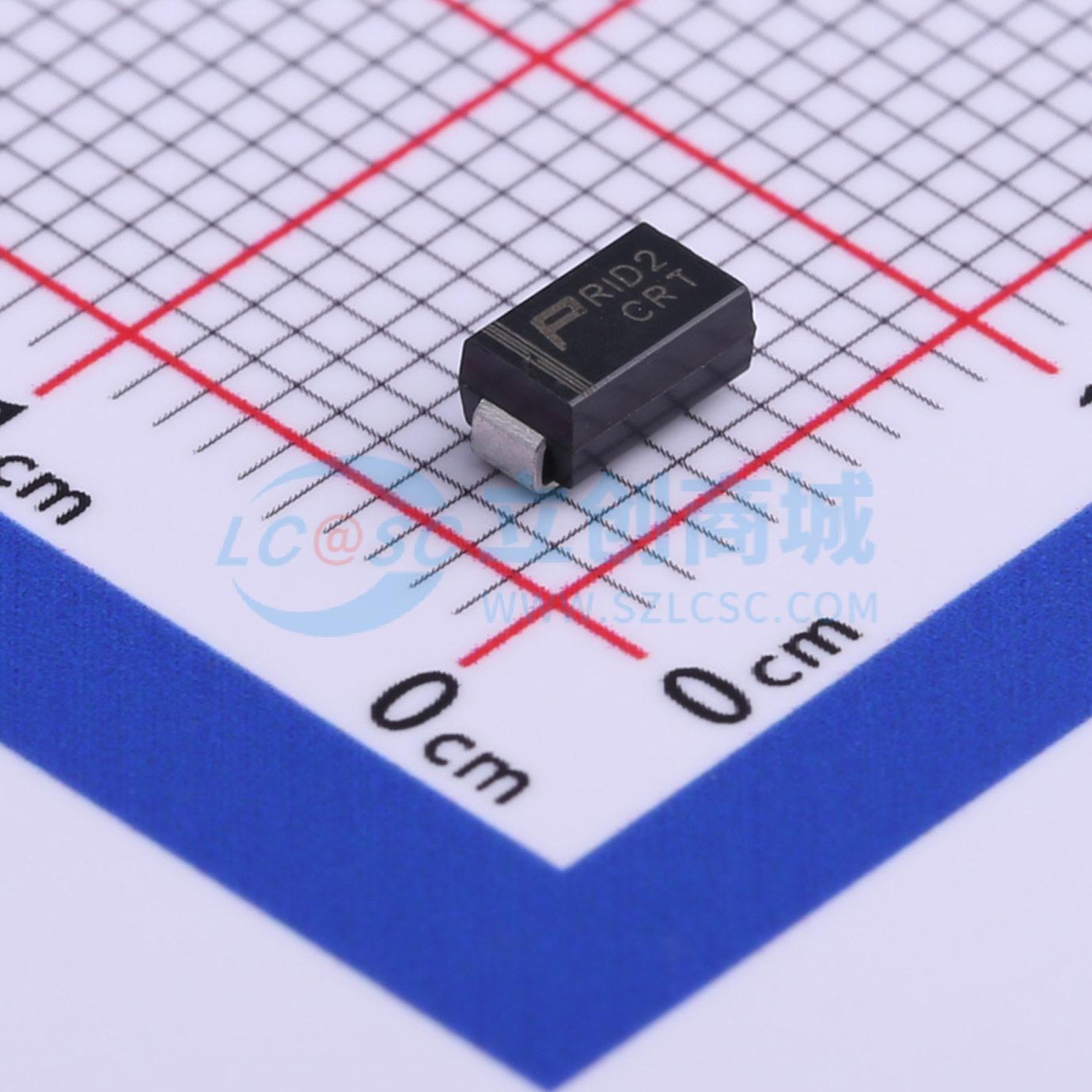

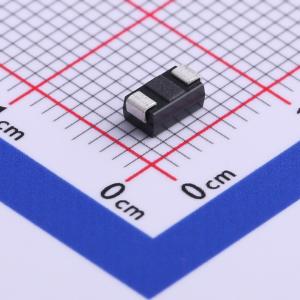

温馨提醒：图片仅供参考，商品以实物为准
TPSMAJ40A
单向TVS 40V截止 峰值脉冲电流：6.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：塑料封装，绝缘强度优异。 SMA 封装中的玻璃钝化芯片结。 出色的电压钳位能力。 通过汽车级 AEC-Q101 认证。 低齐纳阻抗。 在 10/1000μs 波形下具有 400W 峰值脉冲功率能力。应用：I/O 接口，VCC 总线。 电信/汽车
- 品牌名称
- PTTC(聚鼎)
- 商品型号
- TPSMAJ40A
- 商品编号
- C545226
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 6.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 44.4V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 塑料封装，绝缘强度优异。
- SMA 封装采用玻璃钝化芯片结。
- 电压钳位能力出色。
- 通过汽车级 AEC - Q101 认证。
- 齐纳阻抗低。
- 在 10 / 1000μs 波形下，峰值脉冲功率能力达 400W。
- 13V 以上时，典型漏电流小于 1μA。
- 响应时间极快，从 0V 到最小击穿电压 VBR 通常小于 1.0ps。
- 保证高温焊接：265°C / 10 秒。
- 湿度敏感度等级（MSL）：符合 JEDEC - J - STD - 020 标准，1 级
应用领域
- I/O 接口、VCC 总线
- 电信/汽车领域
- 工业和消费电子应用。
- 继电器和电磁阀浪涌吸收。
