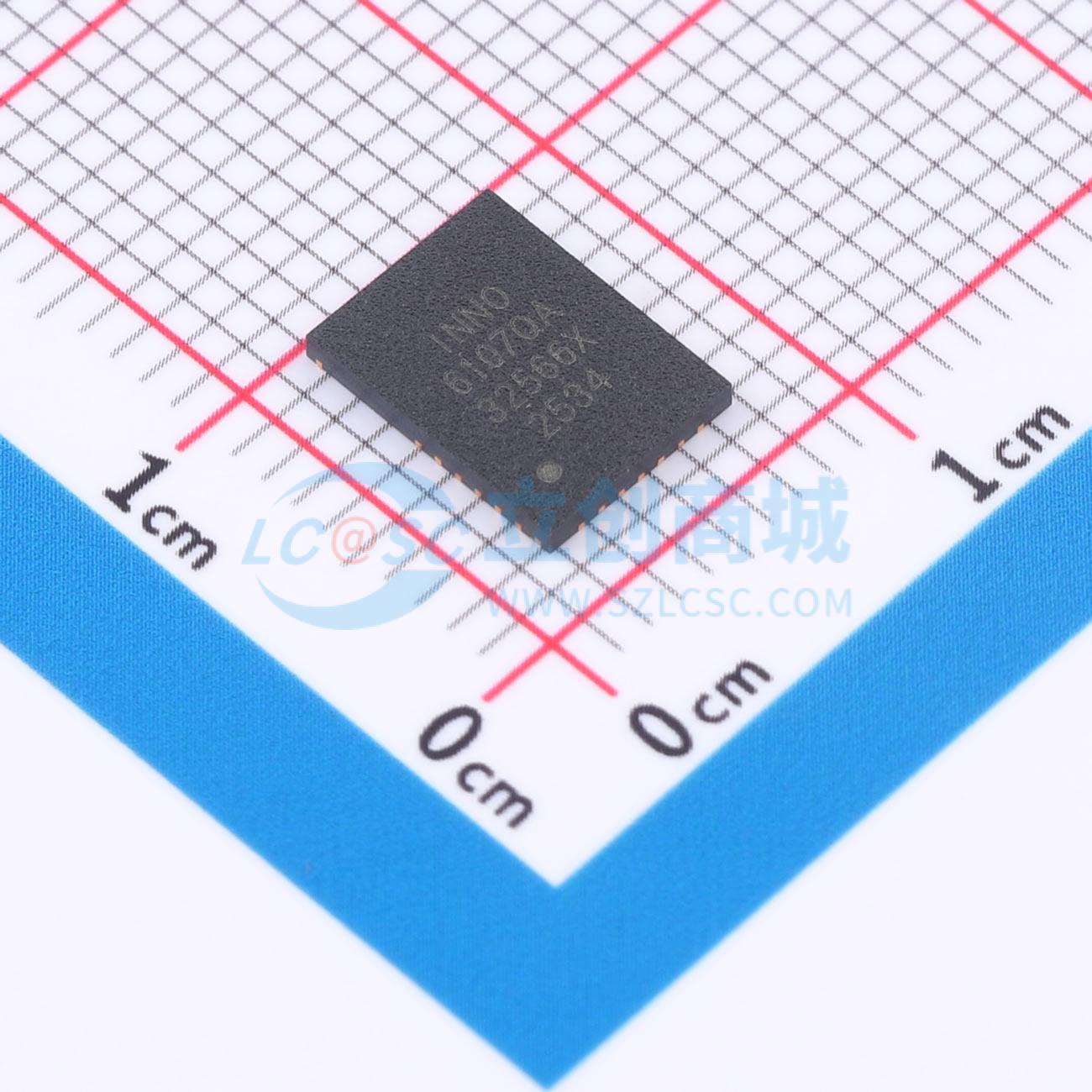

温馨提醒：图片仅供参考，商品以实物为准

ISG6107QA

集成电流感应功能的700V固态GaN，具备智能栅极驱动器和多种保护功能，适用于高效电源应用

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Innoscience(英诺赛科)
商品型号: ISG6107QA
商品编号: C53436253
商品封装: QFN-30(6x8)
包装方式: 编带
商品毛重: 0.276克(g)

商品参数

商品概述

ISG6107 SolidGaN集成电路将一个700V E型氮化镓场效应管与一个高压线性稳压器、一个智能栅极驱动器和无损电流检测电路集成在一起。具有高达80V输入能力的高压线性稳压器无需外部低压差线性稳压器（LDO），并能维持严格稳压的6.5V栅极驱动电压。集成的智能栅极驱动器为压摆率控制提供可编程的第一阶段导通速度，并增强第二阶段延迟导通，从而实现高频、高效和低电磁干扰（EMI）性能。无损电流检测电路无需外部电流检测电阻，提高了系统效率。其他特性包括为外部数字隔离器供电的5V低压差线性稳压器、欠压锁定（UVLO）、过流保护（OCP）和过温保护（OTP）。

高度集成、高电流检测精度和低静态电流使ISG6107适用于易于使用、元件数量少且高效的应用解决方案。

商品特性

集成栅极驱动器的150mΩ E型氮化镓场效应管
700V连续电压、800V瞬态电压额定值
9V至80V的宽VCC电压范围，无需额外的低压差线性稳压器
具有自动待机模式，静态电流为115μA
集成无损电流检测
可编程的开关导通压摆率
高达200V/ns的高dv/dt抗扰度
零反向恢复电荷
高达2MHz的高频运行
快速传播延迟（典型值25ns）
集成5V低压差线性稳压器，为数字隔离器供电
内置欠压锁定、过流保护、过温保护
QFN 6mm×8mm封装，0.85mm低外形

应用领域

交流-直流、直流-直流、直流-交流电源
功率因数校正、准谐振反激、有源箝位反激、半桥、全桥
电源适配器、LED照明、太阳能微型逆变器
服务器和电信电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	-
	工作电压	9V~75V
	开关频率	2MHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-

	属性	参数值
	晶体管耐压	700V
	拓扑结构	-
	功能特性	欠压保护(UVP)；过热保护(OTP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	-
	输出电压	-
	反馈方式	-
