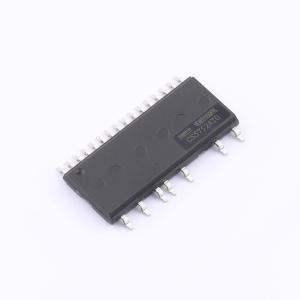

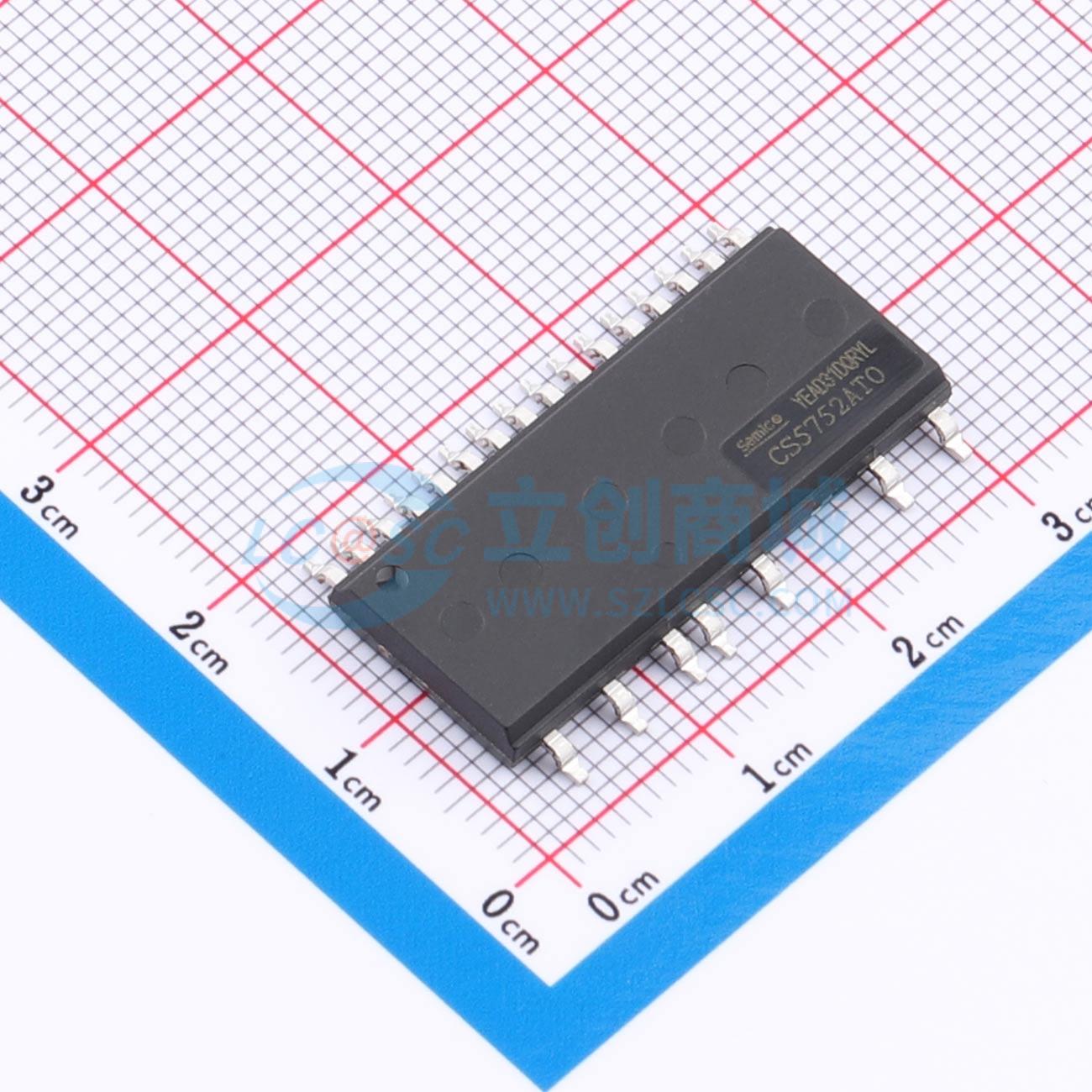

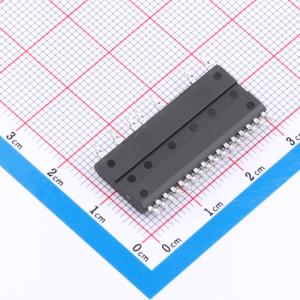

CS5752ATO

三相全桥智能功率模块，用于低功率电机驱动，内置MOSFET、栅极驱动电路和欠压保护，有温度感测功能，低EMI优化设计

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CRMICRO(华润微)
商品型号: CS5752ATO
商品编号: C53435814
商品封装: SOP-23H
包装方式: 管装
商品毛重: 4.97875克(g)

商品参数

	属性	参数值
	商品目录	智能功率模块(IPM)
	类型	MOSFET
	配置	半桥
	漏源电压(Vdss)	500V
	连续漏极电流(Id)	2A
	导通电阻(RDS(on))	3Ω@5V
	工作电压	13.5V~16.5V
	高侧偏置电压(Vbs)	13.5V~16.5V

商品概述

CS5752AT 是一款高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于较低功率电机驱动，如风扇电机。其内置了 6 个快恢复 MOSFET 和 3 个半桥 HVIC 栅极驱动电路。内部集成了欠压保护电路，提供了优异的保护和故障安全操作。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。相比于 CS5752，CS5752AT 提供一个温度感测输出端口，另外内部集成了自举二极管，简化了外围线路。

商品特性

内置 6 个快恢复功率 MOSFET
内置高压栅极驱动电路（HVIC）
内置欠压保护
内置自举二极管
完全兼容 3.3V、5V 和 15V 的 MCU 的接口，高电平有效
温度感测功能
3 个独立的负直流端用于变频器电流检测的应用
低 EMI 优化设计
绝缘级别：1500Vrms/min
封装形式：CS5752ATP：DIP - 23H；CS5752ATO：SOP - 23H

应用领域

较低功率电机驱动，如风扇电机

数据手册PDF

放大查看下载PDF

	属性	参数值
	开关频率	15kHz
	隔离电压(Vrms)	1500Vrms
	耗散功率(Pd)	13W
	静态电流(Iq)	-
	工作温度	-20℃~+150℃
	长度	-
	宽度	-
	功能特性	-
