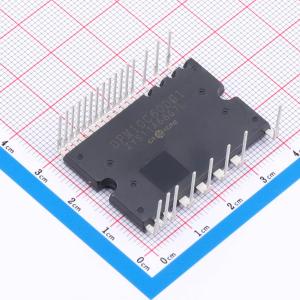

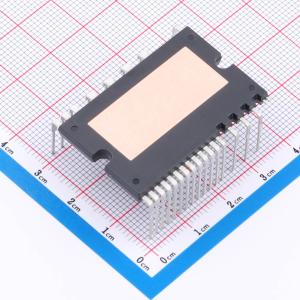

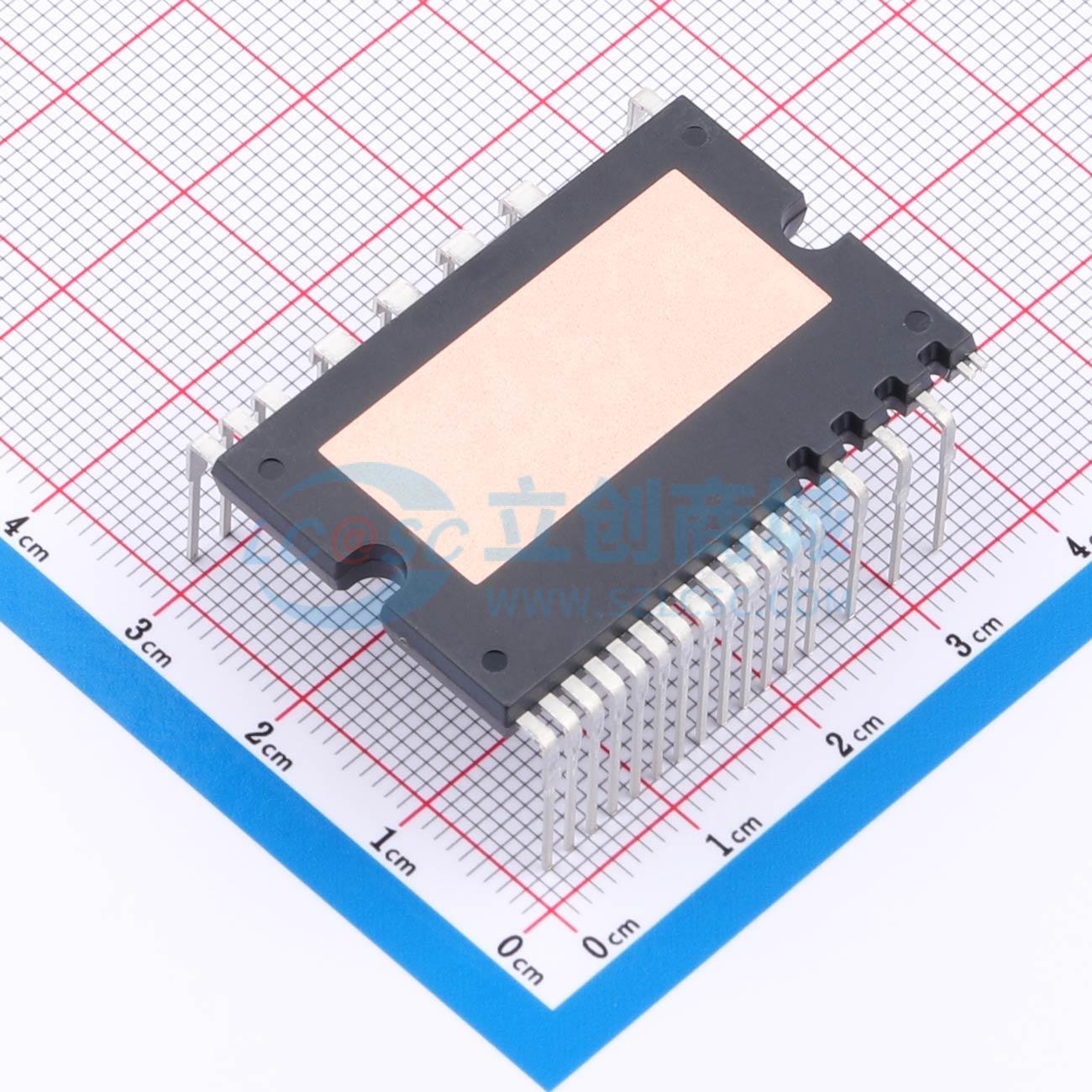

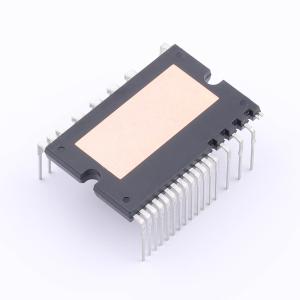

DPM10C60DG1

三相全桥驱动智能功率模块，内置IGBT及其栅驱动芯片，用于电机驱动，集成多种保护和温度监控功能，采用自举电源设计，支持多控制算法，带散热片封装

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CRMICRO(华润微)
商品型号: DPM10C60DG1
商品编号: C53435816
商品封装: HDIP-24
包装方式: 管装
商品毛重: 18.975833克(g)

商品参数

商品概述

DPM10C60是一款三相IGBT逆变器模块，内置IGBT及其栅驱动芯片，可用于无刷直流电机、永磁无刷电机等的驱动。栅驱动芯片针对IGBT进行了优化设计，减小了开关损耗、电磁干扰，同时栅驱动芯片上集成了多种保护功能，包括欠压闭锁、过流保护、故障报告，内置的热敏电阻提供了温度监控功能。高侧IGBT的驱动电路采用了自举电源设计，只需单电源供电。每个低侧IGBT的发射极单独引出，三相电流可分别采样，支持多种控制算法。电路采用带有散热片的DIP - 24H封装。DPM10C60电路集成了HVIC、LVIC、功率器件IGBT、续流二极管FRD、自举二极管BSD，极大地提高了集成度，同时设计了多种保护功能，进一步提高了电路的可靠性。低侧三个IGBT的发射极分别引出，可以对三相电流分别采样，适用不同的驱动方案。高侧IGBT的驱动电路采用自举法产生浮动电源，自举二极管已集成在电路中，只需极少的外部元器件。三相浮动电源都具有欠压保护功能，防止IGBT工作在高功耗状态。DPM10C60具有多种保护功能，包括欠压保护、过温保护、过流保护。DPM10C60还集成了温度感测模块，输出一个与温度线性相关的模拟电压，方便MCU监控IPM模块的温度。

商品特性

600V/10A三相IGBT逆变器模块，内置IGBT、FWD、BSD、HVIC、LVIC
高侧驱动电路采用自举法产生浮动电源，内置带限流电阻的自举二极管
栅驱动芯片具有多种保护功能，包括欠压保护、过流保护、过温保护
完全兼容3.3V、5V和15V的MCU的接口
三相负端单独引出用于电流检测
故障状态报告输出
线性温度感测输出
封装形式：HDIP24，带有散热片

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	智能功率模块(IPM)
	类型	IGBT
	配置	三相桥
	漏源电压(Vdss)	600V
	连续漏极电流(Id)	10A
	工作电压	13.5V~16.5V
	高侧偏置电压(Vbs)	13.5V~16.5V
	开关频率	20kHz

	属性	参数值
	隔离电压(Vrms)	1500Vrms
	耗散功率(Pd)	20W
	静态电流(Iq)	2.8mA
	工作温度	-40℃~+150℃
	长度	-
	宽度	-
	功能特性	-
