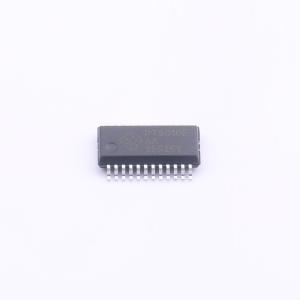

温馨提醒：图片仅供参考，商品以实物为准

PT6010EESSX-AA-Cu

锂电池保护芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CRMICRO(华润微)
商品型号: PT6010EESSX-AA-Cu
商品编号: C53435870
商品封装: SSOP-24L
包装方式: 编带
商品毛重: 0.000408克(g)

商品参数

商品概述

PT6010E 是一款专为保护 8 ~ 10 串锂离子/聚合物电池、磷酸铁锂电池或钛酸锂电池的电池保护芯片，可降低因电池过充、过放、过温和/或过流条件而导致的电池损坏或寿命缩短的风险。±25mV 的过充电检测电压精度保证电池安全的全容量充电。±10mV 的电流检测电压精度保证放电过流准确触发。PT6010E 的充电过温保护阈值和放电过温保护阈值可通过外部电阻独立设置。PT6010E 可以直接驱动外部 N 型的充电 MOSFET 和 N 型放电 MOSFET。PT6010E 的低功耗设计让电池包在存储阶段只消耗微不足道的电流。

商品特性

内置高精度电压检测电路：
过充电检测电压：V_COV = 4.25V / 3.85V / 3.65V / 2.80V，精度：±25mV
过充电恢复电压：V_COVR = 4.15V / 3.65V / 3.55V / 2.5V
过放电检测电压：V_CUV = 2.80V / 2.50V / 2.00V / 1.20V，精度：±80mV
过放电恢复电压：V_CUVR = 3.00V / 2.80V / 2.50V / 1.50V
电池均衡启动电压：V_BL = V_COVR 或 ΔV_BL = 50mV / 75mV / 100mV，精度：±25mV
内置三段放电过电流检测电路：
放电过电流 1 检测电压：V_DOC1 = 50mV / 100mV，精度：±10mV
放电过电流 2 检测电压：V_DOC2 = 2×V_DOC1，精度：±20mV
负载短路检测电压：V_SC = 5×V_DOC1，精度：±50mV
内置充电过电流检测电路：
充电过电流检测电压：V_COC = 20mV / 40mV / 60mV / 屏蔽，精度：±30%
内置独立的充电过温和放电过温保护，可通过外部电阻独立设置充电过温保护阈值和放电过温保护阈值
内置充电低温保护
延迟时间 TCUV/TDOC1/TDOC2 可通过外部引脚配置
内置电池被动均衡和断线检测功能
电子锁功能
关断模式和休眠模式的外部配置引脚
支持磷酸铁锂和钛酸锂电池应用
低消耗电流：
正常工作状态：< 25μA
休眠模式：< 2μA
关断模式：< 2μA
封装：SSOP24L

应用领域

电动自行车、电动滑板车、电动工具、电动园林工具、备用电池系统、扫地机等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	5V~60V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	2.8V
	电池类型	磷酸铁锂电池；锂电池

	属性	参数值
	电池节数	8~10
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	20uA
	均衡电流	-
	接口类型	-
