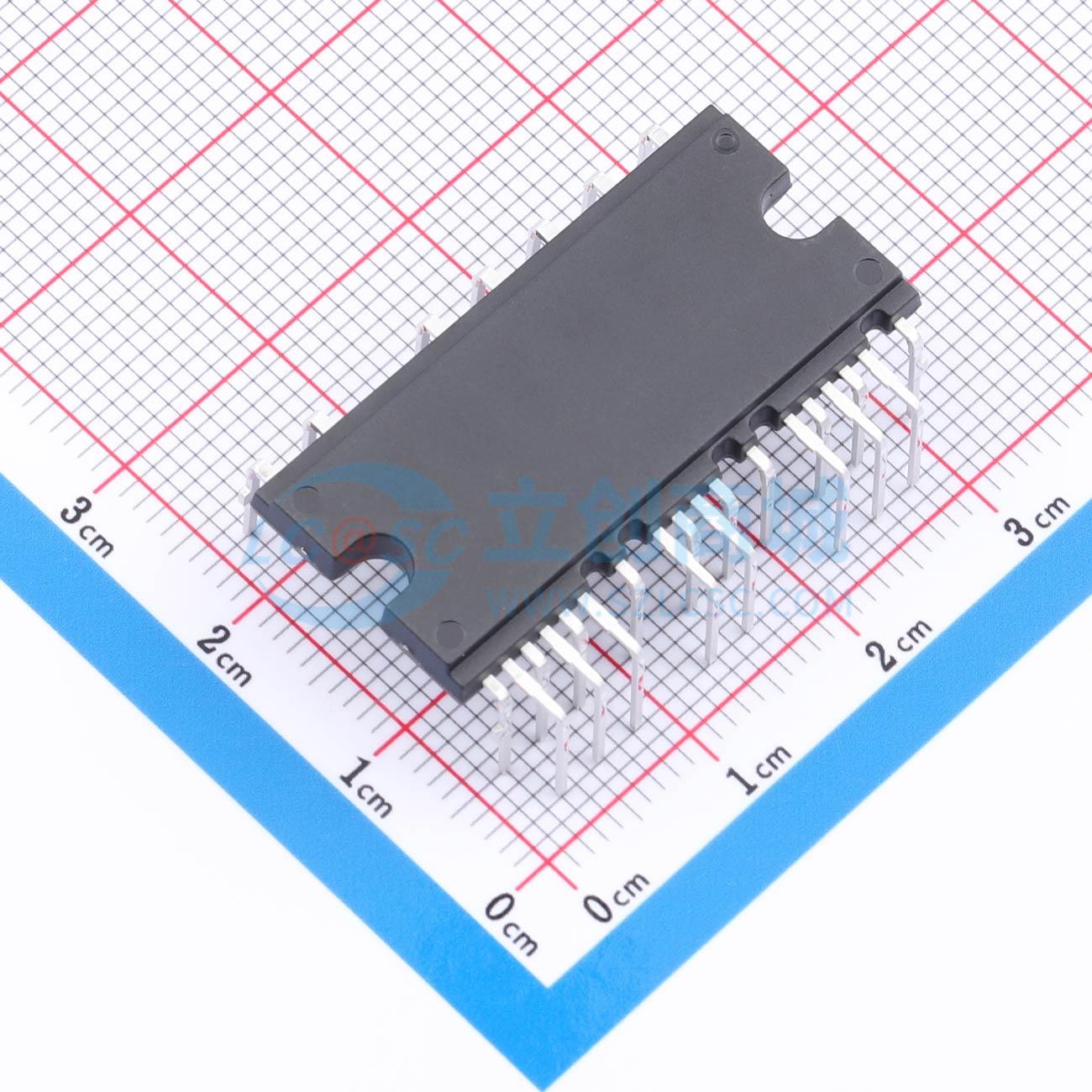

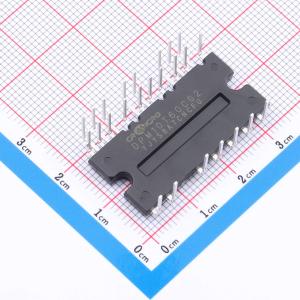

DPM10T60CG2

三相全桥智能功率模块，集成3路半桥驱动、6个IGBT，具备欠压、过流保护和温度感测功能，兼容多种MCU接口

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CRMICRO(华润微)
商品型号: DPM10T60CG2
商品编号: C53435819
商品封装: DIP-25
包装方式: 管装
商品毛重: 9.584815克(g)

商品参数

商品概述

DPM10T60CG2 是一款高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于功率电机驱动。其内置了 6 个 IGBT 和 3 个半桥 HVIC 栅极驱动电路。内部集成了欠压保护、过流保护电路、SD 使能关断功能，提供了优异的保护和故障安全操作。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。电路提供一个温度感测输出端口，另外内部集成了自举二极管，简化了外围线路。

商品特性

集成 3 路半桥驱动
内置 6 个 IGBT
内置欠压保护
内置过流保护
SD 使能关断
内置自举二极管
完全兼容 3.3V、5V 和 15V 的 MCU 的接口，高电平有效
温度感测功能
3 个独立的负直流端用于变频器电流检测的应用
封装形式：DIP - 25
绝缘级别：1500Vrms/min

应用领域

IPM 各个输入端口走线尽量短。如有必要可对栅极输入信号增加 RC 滤波电路，来预防不正确输入引起的浪涌噪声，但须仔细选择 RC 值
HIN、LIN 内部有下拉电阻，如有必要也可接额外的下拉电阻
VFO 外接上拉电阻，选择合适的阻值，并且应用中和所有 SD 短接
为防止浪涌损坏，在 IPM 的 P 端与电阻 RS 的接地端之间加一个高频非感性平缓电容。电容的连线要尽量短
VCC 输入端应加一个远大于自举电容 CBS 的滤波电容；每个 VCC 加一个高频滤波电容，尽量靠近引脚位置
采用高频电容 C1（大于 2.2μF）作为自举电容，吸收高频纹波
电阻 RS 和 IPM 之间的连线应尽量短，避免线电感引起浪涌电压导致的 IPM 损坏
控制地线和电源地线要连接在同一个点，走线尽量短
在短路保护点路中，请选择时间常数为 1.5μs ~ 2μs 的 RFCSC，同时 RF 和 CSC 周边连线都要尽量短
VFO 和 SD 的连线要尽可能短

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	智能功率模块(IPM)
	类型	IGBT
	配置	三相桥
	漏源电压(Vdss)	600V
	连续漏极电流(Id)	10A
	工作电压	13.5V~16.5V
	高侧偏置电压(Vbs)	13.5V~16.5V
	开关频率	20kHz

	属性	参数值
	隔离电压(Vrms)	1500Vrms
	耗散功率(Pd)	19W
	静态电流(Iq)	1.5mA
	工作温度	-20℃~+125℃
	长度	-
	宽度	-
	功能特性	-
