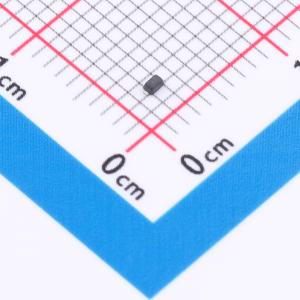

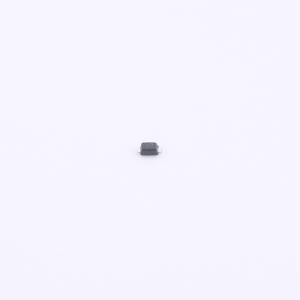

温馨提醒：图片仅供参考，商品以实物为准
AZ5123-01H
用于ESD保护的瞬态电压抑制器，采用超小SOD - 523封装，具备双向保护、快速导通和低钳位电压特性，适用于低工作电压应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YTL(亚特联)
- 商品型号
- AZ5123-01H
- 商品编号
- C53433010
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024733克(g)
商品参数
参数完善中
商品概述
AZ5123 - 01H 设计包含一个双向浪涌额定钳位单元，用于保护电子系统中的一条电源线、一条控制线或一条低速数据线。AZ5123 - 01H 专门设计用于保护连接到电源和控制线上的敏感组件，防止因静电放电（ESD）、电快速瞬变（EFT）、雷击和电缆放电事件（CDE）造成的过压损坏和闩锁。单个封装中包含专有钳位单元。在瞬态条件下，专有钳位单元可防止电源线或控制/数据线上出现过压，保护任何下游组件。AZ5123 - 01H 是双向的，可用于信号在接地上下摆动的线路。AZ5123 - 01H 可用于满足 IEC 61000 - 4 - 2 标准 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。
商品特性
- 为 1 条线路提供双向 ESD 保护。
- 为受保护线路提供 ESD 保护，符合 IEC 61000 - 4 - 2（ESD）±16kV（空气）、±16kV（接触），IEC 61000 - 4 - 4（EFT）50A（5/50ns），IEC 61000 - 4 - 5（雷击）4.5A（8/20µs）以及电缆放电事件（CDE）标准。
- 超小 SOD - 523 封装节省电路板空间。
- 保护一条 I/O 线或一条电源线。
- 开启速度快，钳位电压低。
- 适用于低工作电压应用：最高 3.3V。
- 采用固态硅雪崩和有源电路触发技术。
- 环保部件。
应用领域
- 计算机接口保护
- 微处理器保护
- 串行和并行端口保护
- 控制信号线保护
- PCB 上的电源线保护
- 闩锁保护
