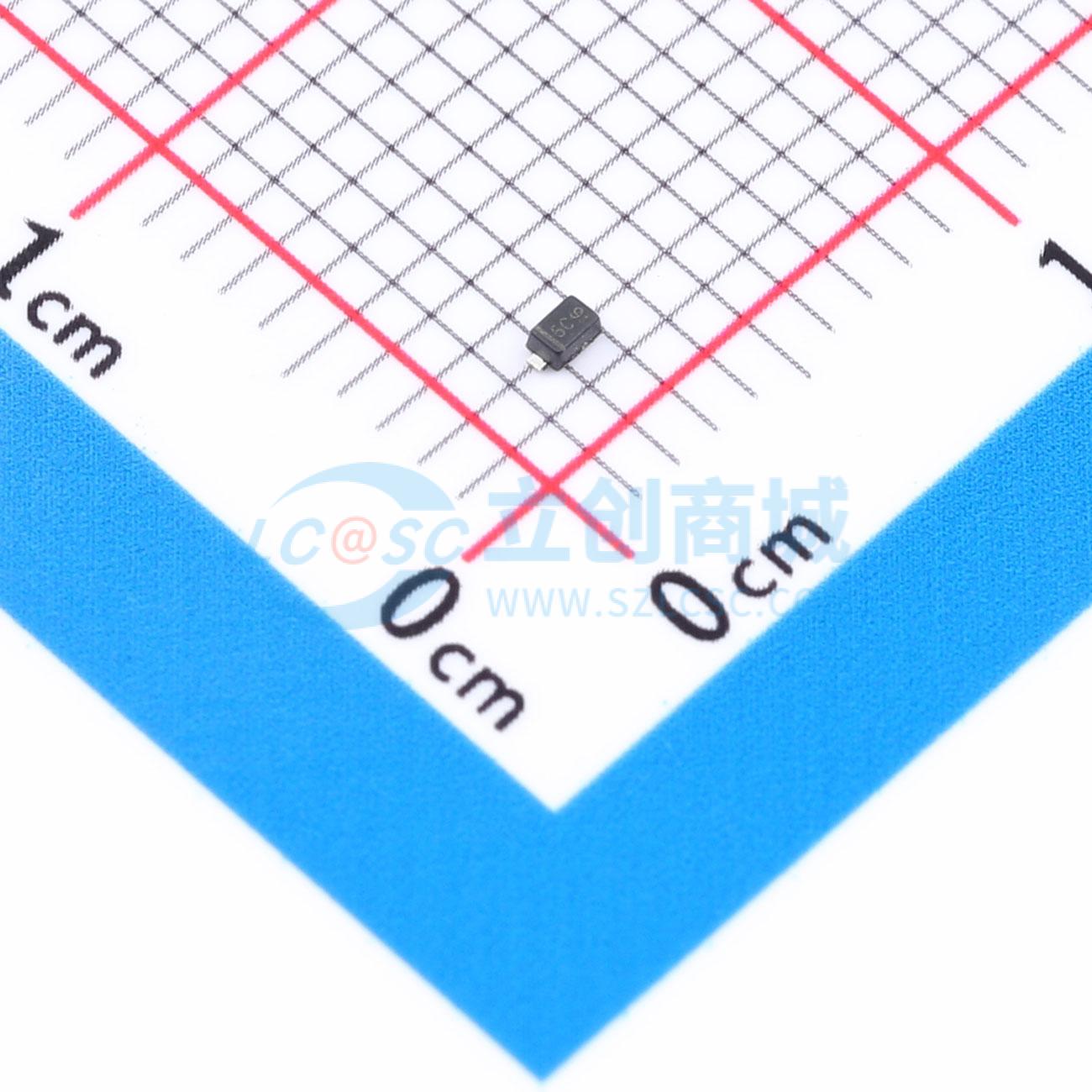

温馨提醒：图片仅供参考，商品以实物为准
ESD523NC5VB
双向瞬态电压抑制二极管，用于ESD、EFT和雷电过压保护，SOD-523封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YTL(亚特联)
- 商品型号
- ESD523NC5VB
- 商品编号
- C53433013
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0238克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2.5uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 13.5pF |
商品概述
ESD523NC5VB是一种双向瞬态电压抑制二极管，用于保护一条电源线、一条控制线或一条低速数据线，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过电压危害。封装形式为SOD - 523。
商品特性
- 双向瞬态电压抑制器（TVS）
- 提供符合IEC61000 - 4 - 2标准4级的静电放电（ESD）保护
- 空气放电 ±15kV
- 接触放电 ±15kV
- 采用SOD - 523封装的超小体积
- 响应速度快，小于1 ns
- 钳位电压低
- 工作电压低
- 符合RoHS标准
应用领域
- 计算机接口保护
- 微处理器保护
- 控制信号线保护
- 串行和并行端口保护
- 印刷电路板（PCB）上的电源线保护
- 闩锁保护
