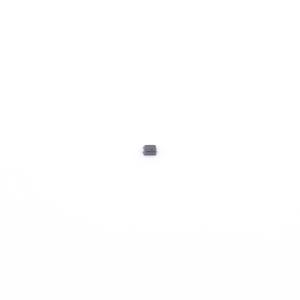

ESD9L5.0
用于ESD保护的瞬态电压抑制器，具备超低电容、出色钳位能力、低漏电和快速响应时间，适用于高频设计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YTL(亚特联)
- 商品型号
- ESD9L5.0
- 商品编号
- C53433017
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.009538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 通道数 | 单路 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品概述
ESD9 旨在保护需要超低电容的电压敏感组件，使其免受 ESD 和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于 ESD 保护。由于其电容低，它适用于高频设计，如 USB 2.0 高速和天线线路应用。
商品特性
- 超低电容 0.6 pF
- 低钳位电压

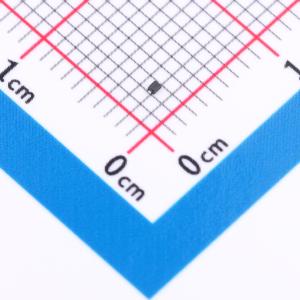

- 小外形尺寸：0.039英寸×0.024英寸（1.00毫米×0.60毫米）
- 低本体高度：0.016英寸（0.4毫米）
- 关断电压：5 V
- 低泄漏
- 响应时间通常 < 1.0 ns
- IEC61000 - 4 - 2 4级ESD保护
- 这是一款无铅器件
