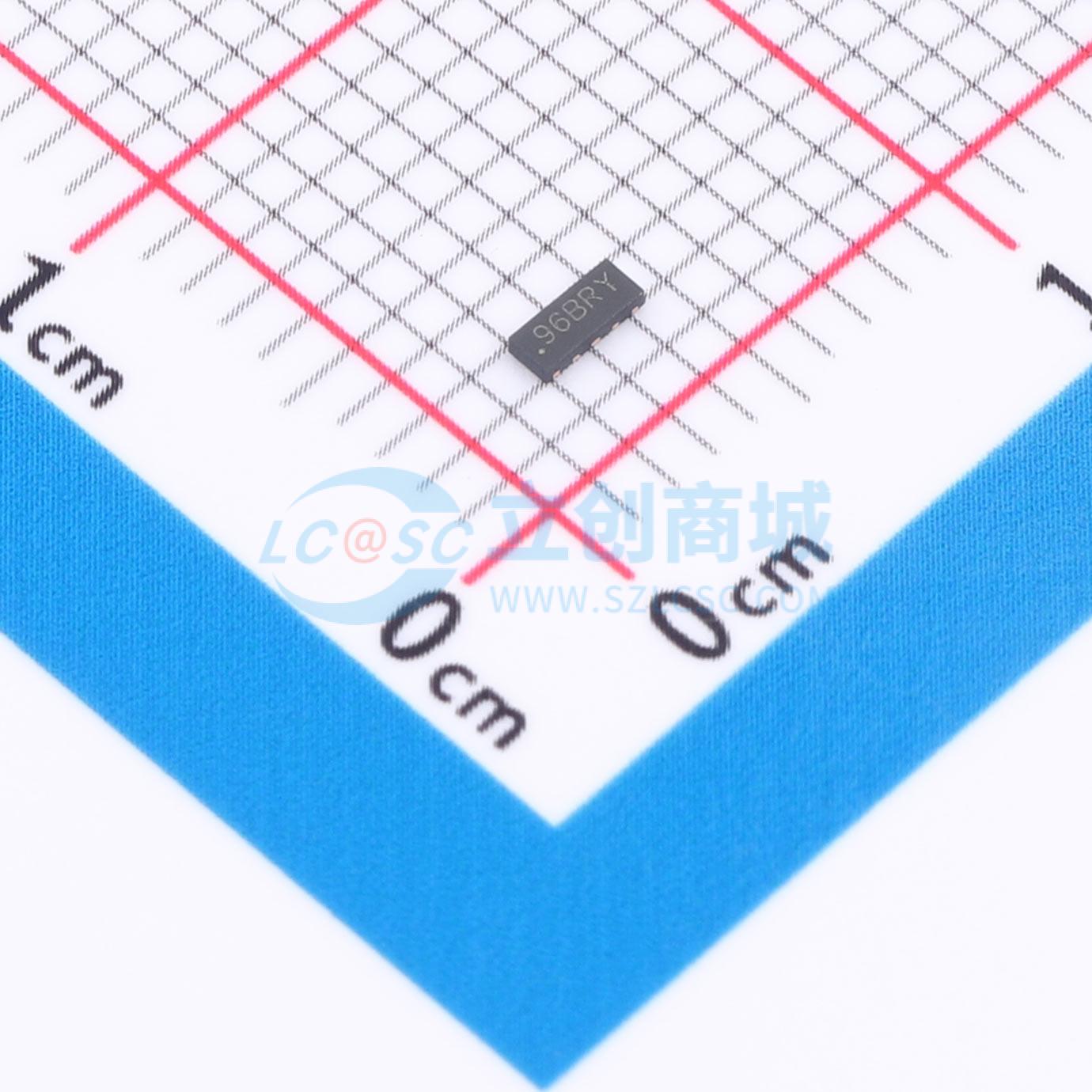

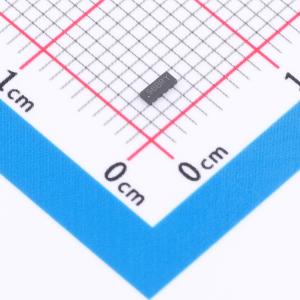

温馨提醒：图片仅供参考，商品以实物为准
TPD4E05U06DQAR
超低电容ESD保护阵列，适用于高速数据线保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YTL(亚特联)
- 商品型号
- TPD4E05U06DQAR
- 商品编号
- C53433026
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.031133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品特性
- 60W (8/20 µs) 峰值脉冲功率
- 低电容ESD保护
- 直插式DFN2.5x1.0-10L封装
- 符合RoHS标准
- 雾锡引脚镀层（无铅）
- 保护四条高速数据线
- 符合IEC61000-4-2 4级标准：接触放电 > 20kV，空气放电 > 25kV
应用领域
- PCI Express
- MDDI端口
- eSATA接口
- 显示端口接口
- 数字视频接口（DVI）
- 高清多媒体接口（HDMI）
