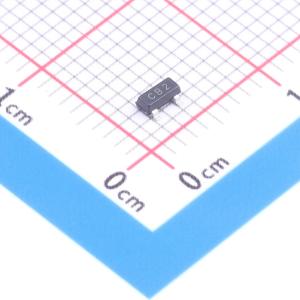

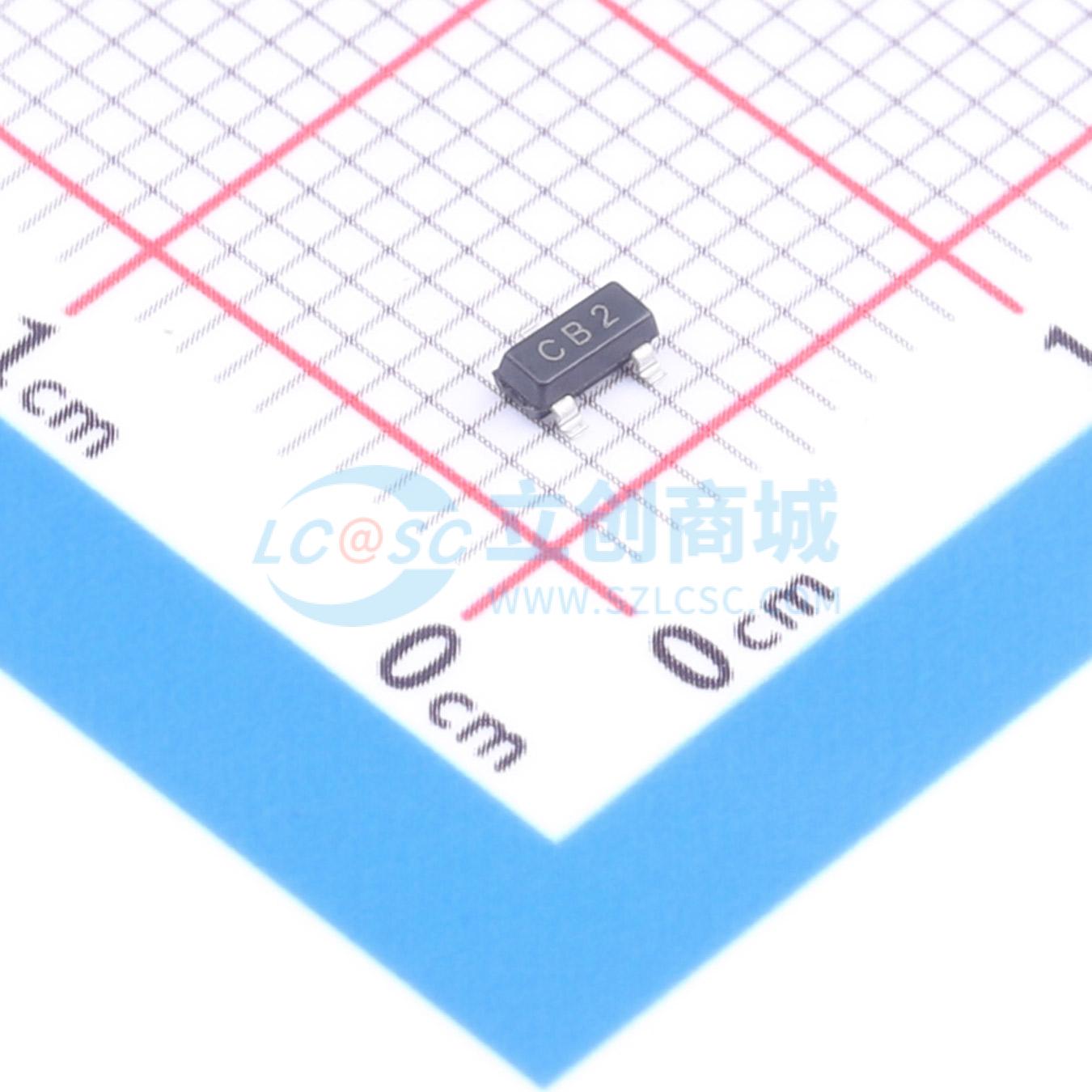

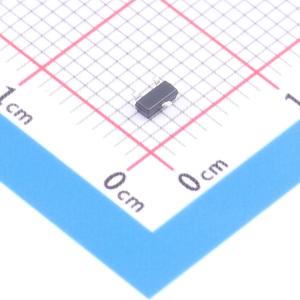

ESD2CAN24T2Q
CAN总线ESD保护二极管，适用于SOT - 23封装，环氧树脂符合UL - 94 V - 0阻燃等级且无卤，湿度敏感度等级3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 24V双向ESD保护 低电容
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- ESD2CAN24T2Q
- 商品编号
- C53413269
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.041733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 384W@8/20us | |
| 击穿电压(VBR) | 28.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 27pF |
商品特性
- 环氧树脂符合UL - 94 V - 0阻燃等级且无卤素
- 湿度敏感度等级为3级
- SOT - 23封装的双线CAN总线保护器
- 每行最大峰值脉冲功率为384W（脉冲时间tp = 8/20 μs）
- 钳位电压VC = 34V（脉冲峰值电流lpp = 1A时）
- 符合IEC 61000 - 4 - 2 4级标准（ESD）
- 符合IEC 61000 - 4 - 5标准（浪涌），脉冲峰值电流IPP = 8A（脉冲时间tp = 8/20 μs）
- 后缀为“Q”的产品编号表示符合AEC - Q101标准
- 储存期限：2年
应用领域
- 汽车控制局域网
