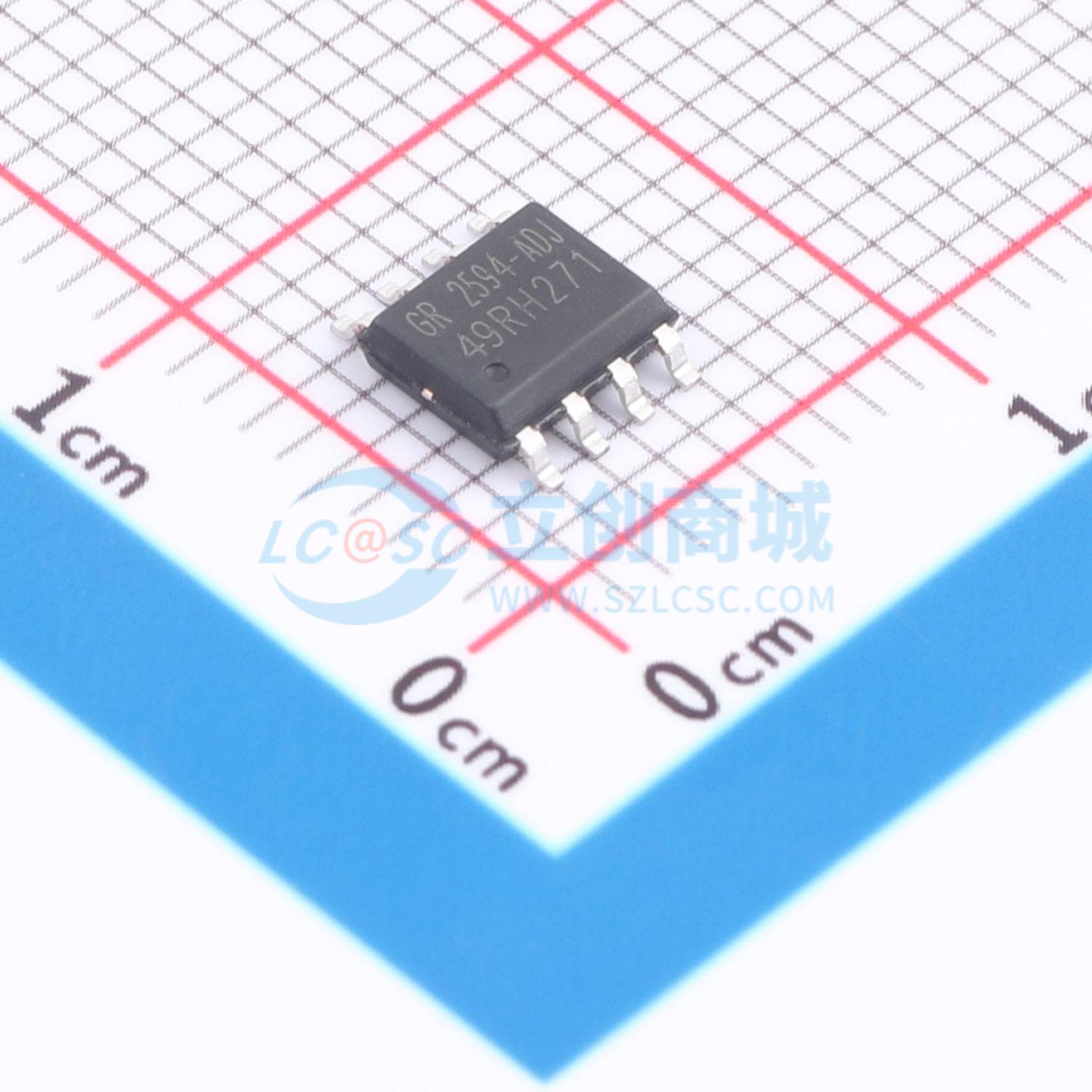

LM2594-ADJNS08ARBE
降压型开关稳压器，具备多种固定输出电压版本和可调输出版本，使用简单，集成内部频率补偿和固定频率振荡器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2594-ADJ是一款高效率、低功耗的降压型开关稳压器,适用于需要可调输出电压的应用。该芯片具有固定150kHz的开关频率,能够提供高达0.5A的输出电流。输入电压范围为4.5V至40V,输出电压范围为1.2V至37V,精度为±4%。内置过温保护和电流限制功能。
- 品牌名称
- GR(国睿)
- 商品型号
- LM2594-ADJNS08ARBE
- 商品编号
- C53413336
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 1.5A | |
| 开关频率 | 127kHz~173kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
LM2594系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动1.5A负载，具有出色的线性和负载调节能力。这些器件提供3.3V、5V、12V固定输出电压版本以及可调输出版本。
这些稳压器所需的外部元件数量最少，使用简单，包括内部频率补偿和固定频率振荡器。
LM2594系列工作在150kHz的开关频率下，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。
可调版本输出电压范围：在各种线路和负载条件下，最大为1.2V至37V + 4% 1.5A输出负载电流 输入电压范围高达40V 仅需四个外部元件 出色的线性和负载调节规格 150kHz固定频率内部振荡器 具备TTL关断能力 低功耗待机模式，静态电流典型值为80μA 高效率 使用现成的标准电感器 具备热关断和限流保护
商品特性
- 3.3V、5V、12V和可调输出版本
应用领域
- 固定输出系列降压稳压器
- 可调输出系列降压稳压器
