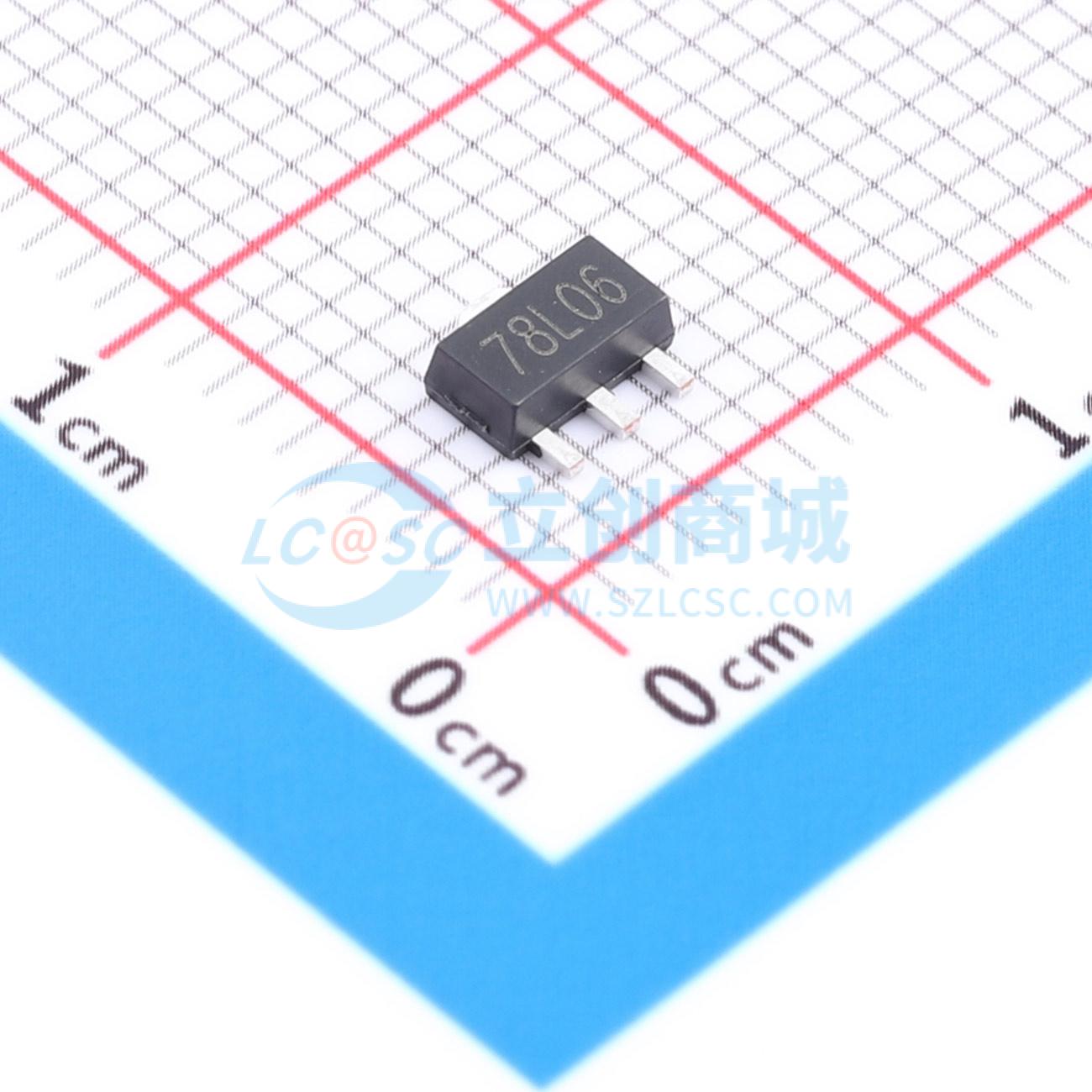

78L06GT03ARAQ
三端固定输出线性稳压器，适用于多种应用，具备内部热过载保护和短路电流限制功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 78LXX 系列是一款采用双极性工艺制造的高压输入稳压器，最高输入电压可达 36V，输出电压范围为 5V~15V。具有内部过热、过载、短路保护功能等特点，广泛应用于各类消费电子电器行业。
- 品牌名称
- GR(国睿)
- 商品型号
- 78L06GT03ARAQ
- 商品编号
- C53413339
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.1592克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 36V | |
| 输出电压 | 6V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 50dB@(120Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3mA | |
| 噪声 | - | |
| 功能特性 | 短路保护；过流保护；热关断 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
78LXX 系列三端正电压调节器有多种固定输出电压，适用于广泛的应用领域。作为齐纳二极管和电阻组合的替代品，78LXX 通常能将输出阻抗有效提高两个数量级，并降低静态电流。这些调节器可提供本地板载调节，消除单点调节带来的分配问题。可用电压使 78LXX 可用于逻辑系统、仪器仪表、高保真音响和其他固态电子设备。在有足够散热的情况下，该调节器可提供 100 mA 的输出电流。它包含电流限制功能，将峰值输出电流限制在安全值。还为输出晶体管提供安全区域保护，以限制内部功耗。如果内部功耗对于所提供的散热来说过高，热关断电路可防止集成电路过热。
商品特性
- 输入电压高达 36 V
- 可用输出电压：5 V、6 V、8 V、9 V、10 V、12 V 和 15 V
- 输出电流为 100 mA
- 内部热过载保护
- 内部短路电流限制
