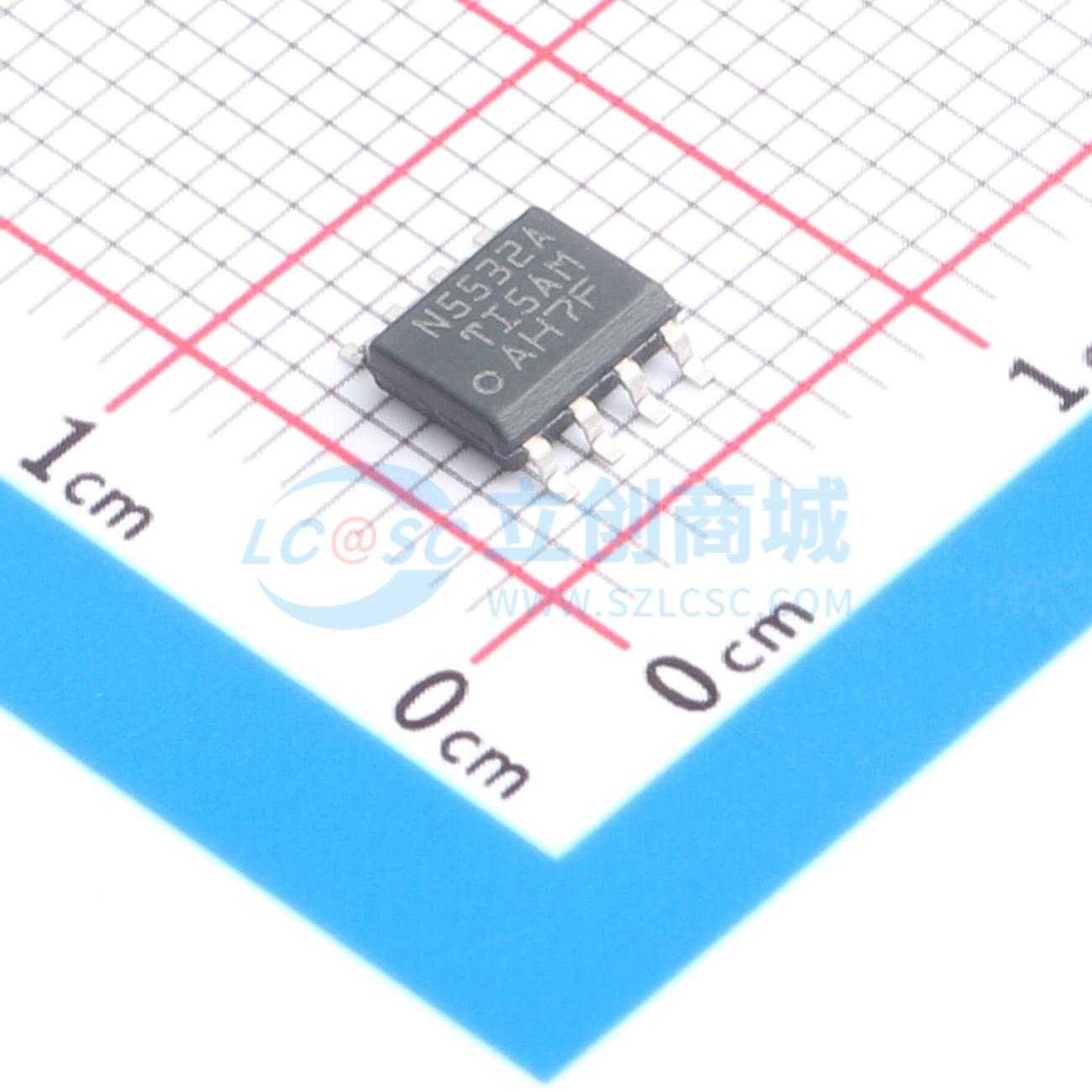

温馨提醒：图片仅供参考，商品以实物为准
NE5532AD
NE5532AD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NE5532A 适用于音频应用的双通道、30V、10MHz、低噪声 (6nV/√Hz) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- NE5532AD
- 商品编号
- C544499
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 9.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 800nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 输入电压噪声密度(eN) | 5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 双电源电压(Vee~Vcc) | -22V~22V | |
| 功能特性 | 内置补偿 |
商品概述
NE5532、NE5532A、SA5532、SA5532是高性能双路低噪声运算放大器，兼具出色的直流与交流特性，噪声极低，输出驱动能力强，具备高单位增益带宽与最大输出摆幅带宽，失真低，内置输入保护二极管与输出短路保护，内部针对单位增益工作完成补偿，对等效输入噪声电压规定了最大限值
商品特性
- 等效输入噪声电压典型值为1 kHz条件下5 nV/√Hz
- 单位增益带宽典型值为10 MHz
- 共模抑制比典型值为100 dB
- 直流电压增益典型值为100 V/mV
- 当电源电压为±15 V、负载电阻为600 Ω时，输出电压峰峰值摆幅典型值为26 V
- 压摆率典型值为9 V/μs
应用领域
- 音频接收器
- 嵌入式个人电脑
- 上网本
- 视频广播基础设施可扩展平台
- DVD刻录机与播放器
- 多通道视频转码器
- 专业音频混音器
