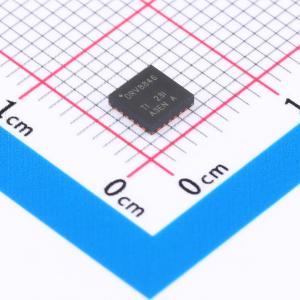

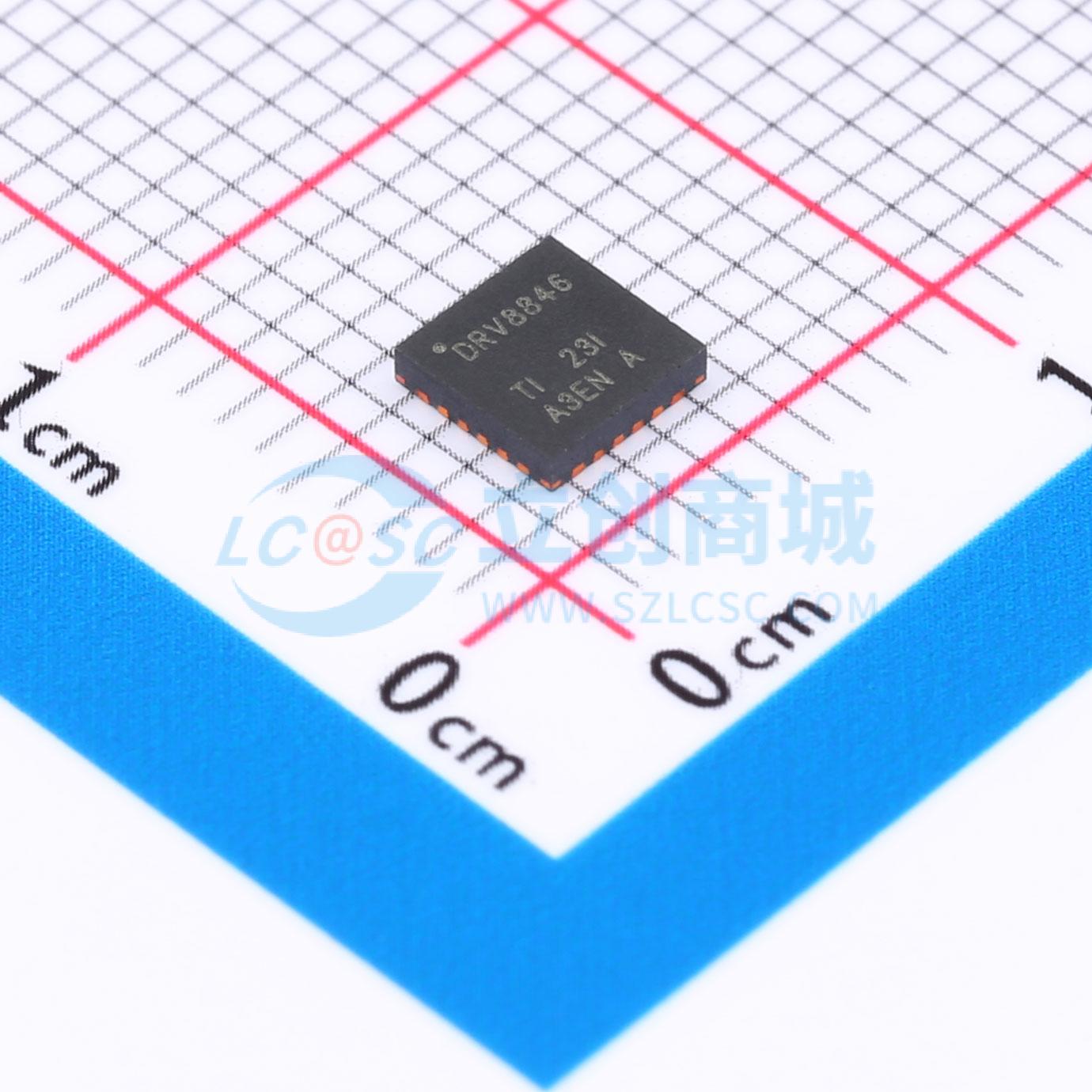

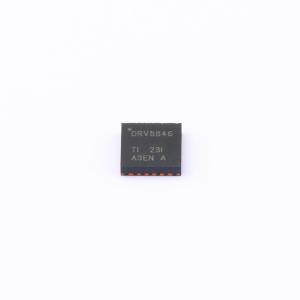

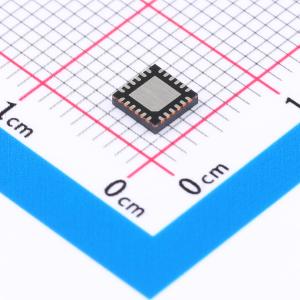

DRV8846RGET

DRV8846 提供适用于摄像机、打印机、投影仪和其他自动化设备应用的高度集成步进电机驱动器。此器件具有两个H 桥和一个微步进分度器，并且专门用来驱动一个双极步进电机。每个H 桥驱动器的输出块都包含配置为全H 桥的N 通道和P 通道功率MOSFET，用于驱动电机绕组。DRV8846 能够驱动高达1.4A 的满标量程输出电流（在适当散热并且TA = 25°C 时）。 一个简单的步进/方向接口可轻松连接到控制器电路。引脚可实现全步进到1/32 步进模式的电机配置。可以配置衰减模式以便可以使用自动调优、慢速衰减、快速衰减和混合衰减。还可以选择PWM 电流斩波关闭时间。低功耗睡眠模式可将部分内部电路关断，从而实现极低的静态电流和功耗。这种睡眠模式可通过专用的nSLEEP 引脚来设定。 为UVLO、过流保护、短路保护和过热提供内部保护功能。通过一个nFAULT 引脚来指示故障条件。

The DRV8846 is an integrated motor driver solution for bipolar stepper motors. The device integrates 2H -bridges that use NMOS low - side drivers and PMOS high - side drivers, current sense regulation circuitry, and a microstepping indexer. The DRV8846 can be powered with a supply range between 4 to 18 V and is capable of providing an output current to 1.4 - A full scale per H - bridge. A simple STEP/DIR interface allows easy interfacing to the controller circuit. The internal indexer is able to execute high - accuracy microstepping without requiring the processor to control the current level. The PWM off - time, tOFF can be adjusted to 10, 20, or 30 μs. The DRV8846 has an AutoTune feature that automatically adjusts the decay setting to minimize current ripple while still reacting quickly to step changes. This feature allows the DRV8846 to quickly be integrated into a system. A torque DAC feature allows the controller to scale the output current without needing to scale the analog reference voltage input VREF. The torque DAC is accessed using digital input pins. This allows the controller to save power by decreasing the current consumption when not required. A low - power sleep mode is included, which allows the system to save power when not driving the motor.

• 脉宽调制(PWM) 微步进电机驱动器内置微步进分度器最高1/32 微步进步进/方向控制
• 多种衰减模式
• AutoTune™技术
• 混合衰减
• 慢速衰减
• 快速衰减
• 可配置关断时间脉宽调制(PWM) 斩波10、20 或30μs 关断时间
• 具有自适应消隐时间，可实现平滑步进
• 工作电源电压范围为4V 至18V
• 每个H 桥的满标量程（最大驱动）电流为1.4A（25°C 时）
• 低电流睡眠模式
• 使用3 位扭矩DAC 调节电机电流
• 耐热增强型表面贴装封装
• VM 欠压闭锁(UVLO)
• 过流保护(OCP)
• 热关断(TSD)
• 故障条件指示引脚(nFAULT)

• 打印机
• 扫描仪
• 视频安保摄像机
• 投影仪
