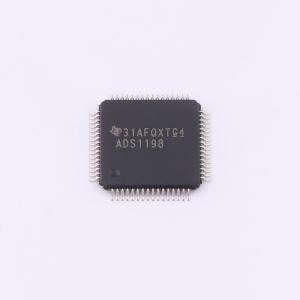

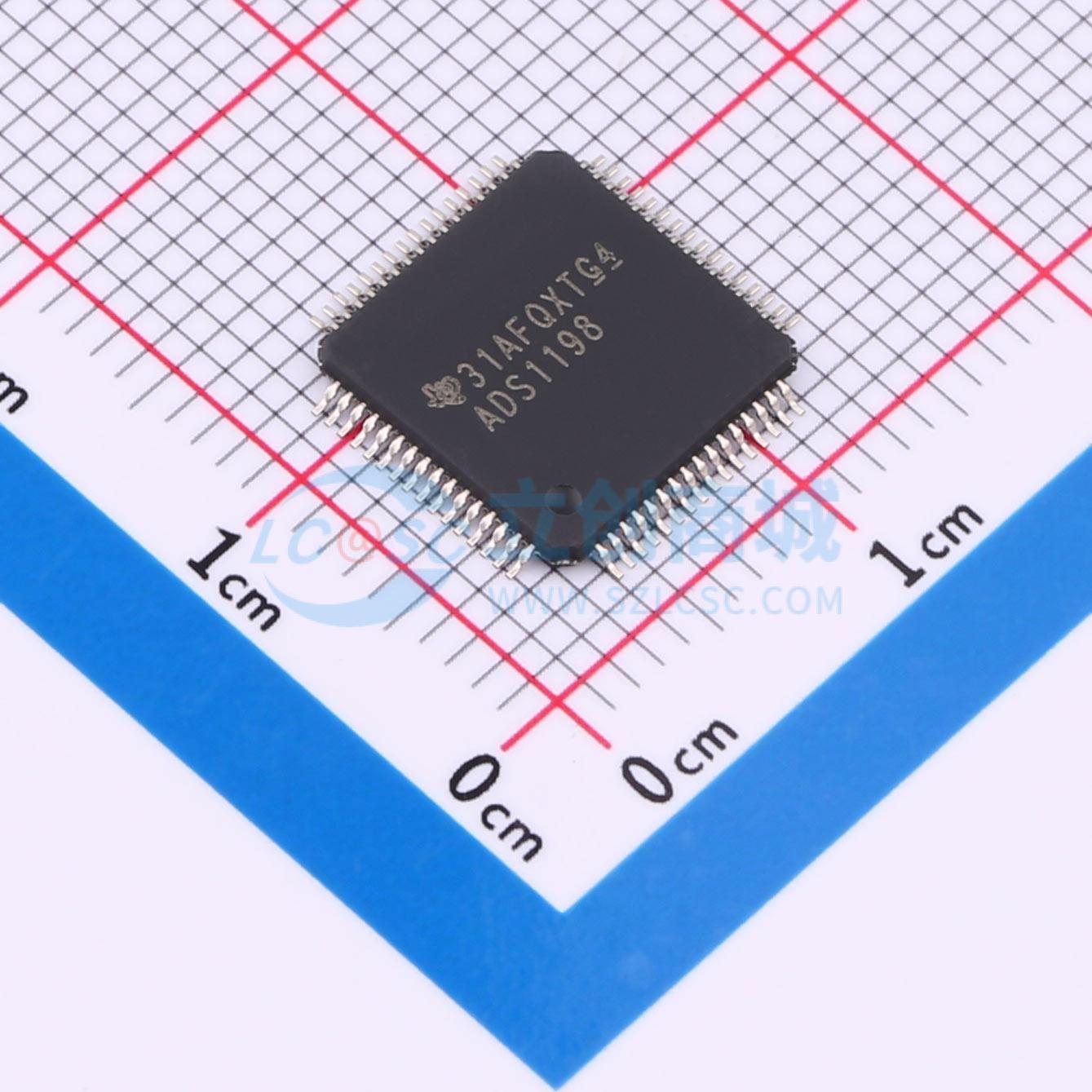

ADS1198CPAGR
低功耗、8通道、16bit 生物电bit 测量模拟前端
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 高集成度和卓越性能的ADS1194/6/8系列使得可扩展的医疗仪器系统显著减小尺寸、降低功耗和总体成本。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1198CPAGR
- 商品编号
- C544378
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 1.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率(位) | 16位 | |
| 增益漂移 | 5ppm/℃ | |
| 工作电压 | 1.65V~3.6V；2.7V~5.25V | |
| 信噪比 | 97dB | |
| 工作温度 | 0℃~+70℃ | |
| 数据速率 | 8000Hz |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 2.048MHz；0.5MHz~2.25MHz | |
| 积分非线性 | ±1LSB | |
| 采样率 | 8000Hz | |
| 基准电压值 | 2.4V | |
| 基准电压源温漂 | 35ppm/℃ | |
| 接口类型 | SPI |
商品概述
这款功率MOSFET旨在承受雪崩和换向模式下的高能量。这种节能设计还提供了具有快速恢复时间的漏源二极管。该器件专为电源、转换器和PWM电机控制中的低电压、高速开关应用而设计，特别适用于对二极管速度和换向安全工作区要求严格的桥式电路，并且能针对意外电压瞬变提供额外的安全裕量。
商品特性
- 八个低噪声 PGA 和八个高分辨率 ADC(ADS1198)
- 低功耗:0.55mW/通道
- 输入参考噪声:12μVPP(150Hz 带宽,G = 6)
- 输入偏置电流:200pA
- 数据速率:125SPS 至 8kSPS
- 共模抑制比:-105dB
- 可编程增益:1、2、3、4、6、8 或 12
- 支持 AAMI EC11、EC13、IEC60601-1、IEC60601-2-27 和 IEC60601-2-51 标准
- 电源:单极性或双极性
- 模拟电源:2.7V 至 5.25V
- 数字电源:1.65V 至 3.6V
- 内置右腿驱动放大器、导联脱落检测、WCT、测试信号
- 起搏检测通道选择
- 内置振荡器和基准
- 灵活的掉电、待机模式
- SPI 兼容串行接口
- 工作温度范围:0°C 至 +70°C
应用领域
- 医疗仪器(ECG),包括:
- 患者监测;动态心电图、事件记录仪、压力测试和生命体征监测,包括 ECG、AED、远程医疗
- 诱发电位(EAP)、睡眠研究监测
- 高精度、同步、多通道信号采集
