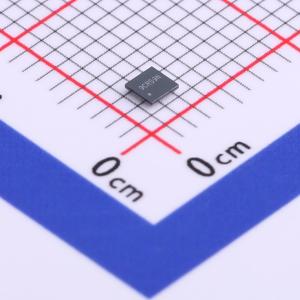

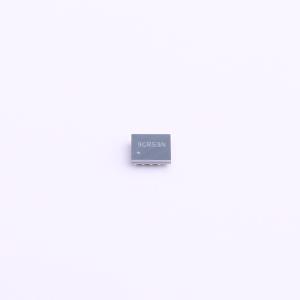

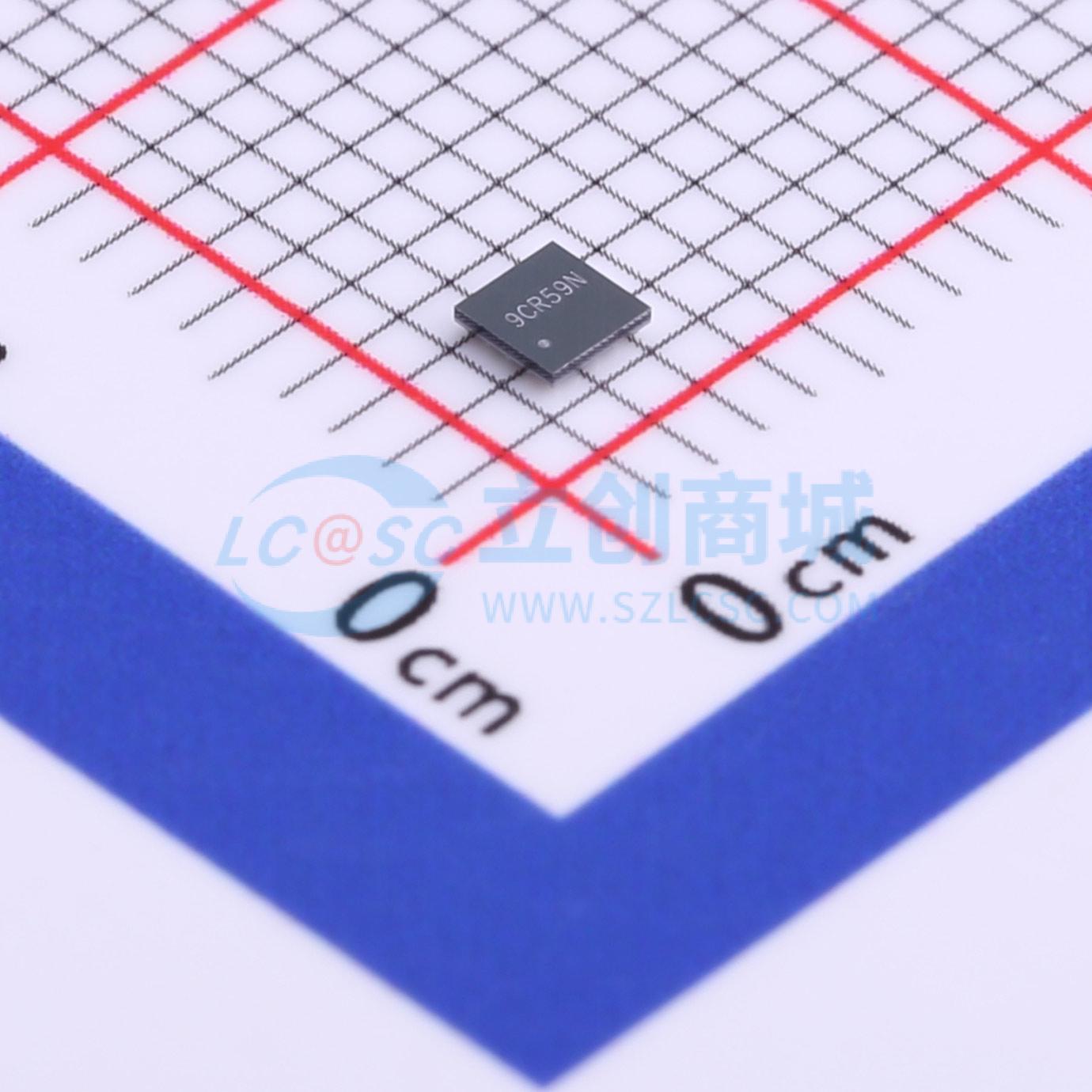

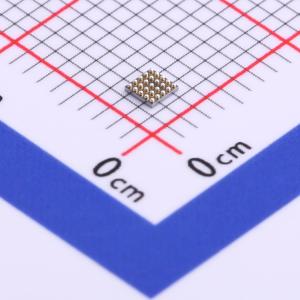

温馨提醒：图片仅供参考，商品以实物为准
TCA8418EYFPR
TCA8418EI 控制键盘扫描IC带集成ESD保护
SMT扩展库PCB免费打样
- 描述
- 支持80个按键的键盘扫描，具有18个GPIO，支持QWERTY键盘操作，低待机电流消耗，支持I²C总线。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TCA8418EYFPR
- 商品编号
- C544364
- 商品封装
- DSBGA-25
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 3uA |
商品概述
TCA8418E是一种带有集成ESD保护的键盘扫描设备。它可以在1.65V至3.6V的电压下工作，并具有18个通用输入/输出（GPIO），可以通过I2C接口支持多达80个按键。
TCA8418E由于处理了键盘扫描算法，因此节省了功耗和带宽。TCA8418E也非常适合与GPIO有限的处理器一起使用。
键控制器对输入进行消抖处理，并维护一个10字节的FIFO，用于存储按键按下和释放事件，最多可以存储10个按键，并具有溢出循环功能。中断（INT）输出可以配置为在按键按下和释放时发出警报，或者以最高速率发出警报。还包括一个CAD_INT引脚，用于指示检测到CTRL-ALT-DEL（实际上是1, 11, 21）按键动作。
商品特性
- 工作电源电压范围为1.65V至3.6V
- ±15kV人体模型高压ESD（GPIO线路）
- 使用18个GPIO支持80个按键
- 支持QWERTY键盘操作及GPIO扩展
- 低待机（空闲）电流消耗：3 μA
- 支持1 MHz快速模式加上I2C总线
- 10字节FIFO存储10次按键和释放
- 开漏、低电平有效的中断输出
- 集成50 μs去抖时间
- 施密特触发器动作允许SCL和SDA输入处的慢速输入转换，并提高开关噪声抗扰度：在1.8 V时典型的迟滞电压为0.18 V
- 锁存性能超过JESD 78，Class II标准的200 mA
- 非常小的封装WCSP（YFP）：2 mm x 2 mm；0.4 mm引脚间距
应用领域
- 智能手机
- 平板电脑
- HMI面板
- GPS设备
- MP3播放器
- 数码相机
