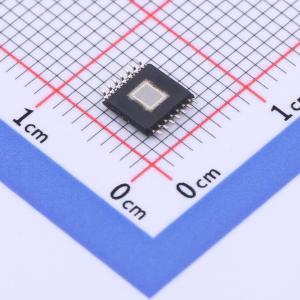

温馨提醒：图片仅供参考，商品以实物为准

TPS54526PWPR

4.5V至18V输入、同步降压转换器

描述: TPS54526 具有 Eco-Mode™ 的 4.5V 至 18V 输入、5.5A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54526PWPR
商品编号: C543009
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

TPS54526 是一款自适应接通时间 D-CAP2™ 模式同步降压转换器。可帮助系统设计人员通过成本有效、低组件数量、低待机电流解决方案来完成各种终端设备的电源总线调节器集。主控制环路采用 D-CAP2™ 模式控制，无需外部补偿组件便可实现极快的瞬态响应。自适应接通时间控制可在更高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode™ 工作之间实现无缝转换。Eco-mode™ 使 TPS54526 能够在较轻负载状况下保持高效率。专有电路还可使该器件能够适应高分子钽固体电解电容器 (POSCAP) 与高分子聚合物电容器(SP-CAP) 等低等效串联电阻 (ESR) 输出电容器以及超低 ESR 陶瓷电容器。工作输入电压介于 4.8V 至 18V VIN 之间。可在 0.76V 至 5.5V 的范围内对输出电压进行设定。此外，该器件还支持可调软启动时间与电源正常功能。采用 14 引脚散热薄型小外形尺寸 (HTSSOP) 封装与 16 引脚四方扁平无引线(QFN) 封装，设计运行温度范围从 -40°C 到 85°C。

商品特性

D-CAP2™ 模式支持快速瞬态响应，低输出纹波，且支持陶瓷输出电容器
宽 VIN 输入电压范围：4.5V 至 18V
输出电压范围：0.76V 至 5.5V
高效率集成型 FET，针对较低占空比应用进行了优化
63mΩ（高侧）与 33mΩ（低侧）
高效率，关断时流耗少于 10μA
高初始带隙基准精度
可调软启动
预偏置软启动
650kHz 开关频率 (fSW)
逐周期过流限制
电源正常状态输出
可在轻负载下实现高效率的自动跳跃 Eco-mode™

应用领域

低电压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端设备
数字机顶盒 (STB)

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~5.5V
	输出电流	5.5A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
