温馨提醒：图片仅供参考，商品以实物为准

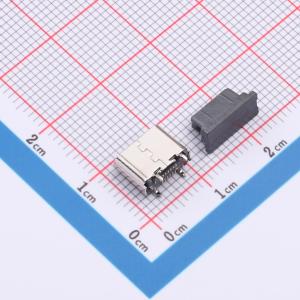

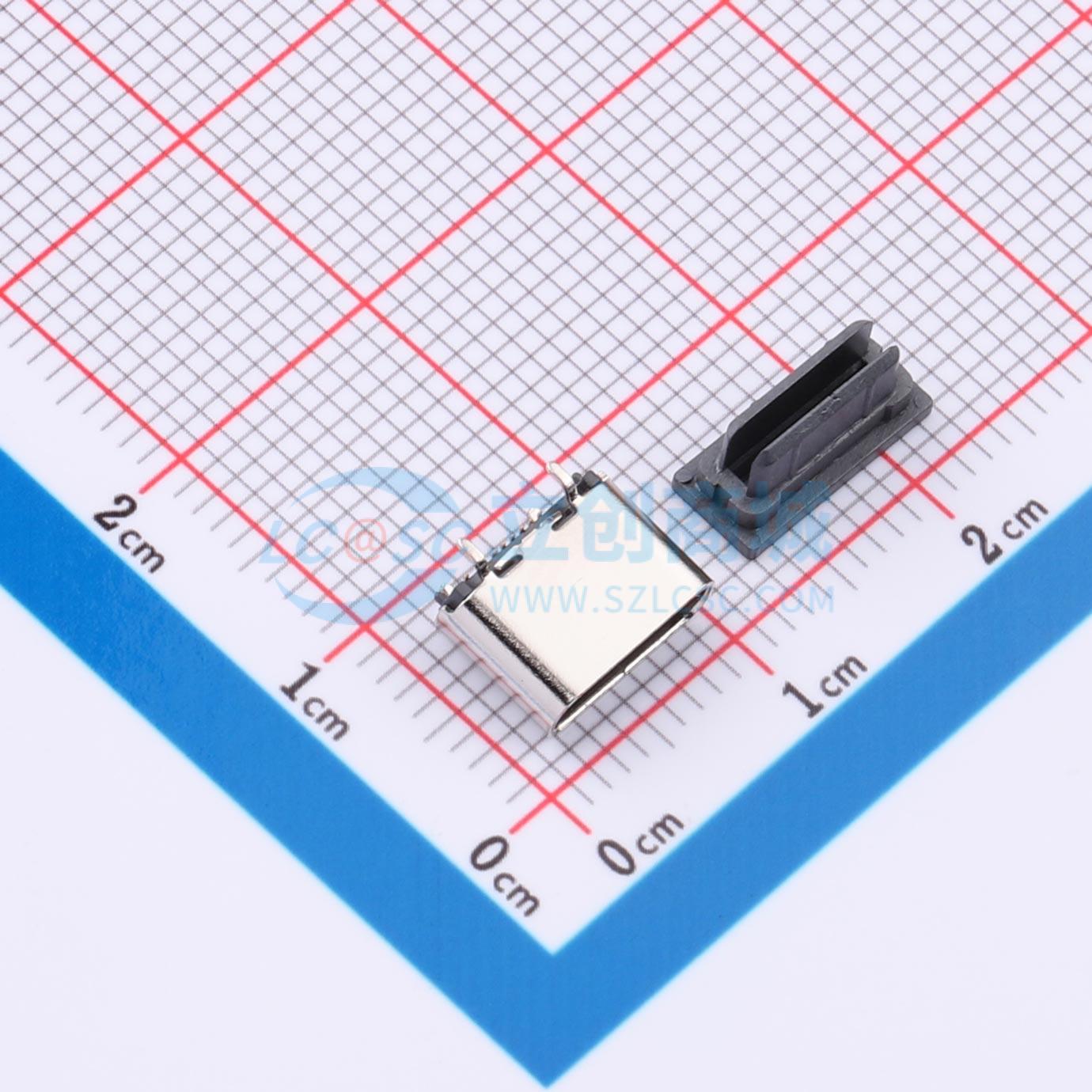

TYPE-C-C03-2TDWH65-H
Type-C 母 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C母座 16Pin （H6.5） C7025 1u" Au SUS304 镀亮镍 无弹片 直立式双排 LCP 黑色
- 品牌名称
- XYECONN(辛译)
- 商品型号
- TYPE-C-C03-2TDWH65-H
- 商品编号
- C53360017
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.788克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 立贴 | |
| 触点数量 | 16P |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 1 | |
| 额定电流 - 电源 | 5A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 外壳和模制材料：耐高温塑料，UL94 V - 0级，颜色为黑色
- 触点材料：铜合金，厚度T = 0.12mm
- 外壳材料：不锈钢SUS304 - 1/2H，厚度T = 0.30
- 中间板材料：不锈钢（SUS301），厚度T = 0.15mm
- 电磁干扰板材料：不锈钢（SUS301），厚度T = 0.10mm
- 触点电镀：整体镀镍至少50微英寸，接触配合区域镀金，焊接区域镀哑光锡
- 外壳电镀：整体镀镍至少30微英寸
- 中间板处理：仅做清洁处理
- 电磁干扰板处理：仅做清洁处理
- 插拔力：插拔力为0.5~2.0kgf；拔出力为0.8~2.0kgf，耐久性测试后为0.6~2.0kgf
- 耐久性：10000次循环
- 额定电流：最大5A
- 额定电压：最大20V
- 耐电压：100VAC
- 接触电阻：最大40mΩ
- 绝缘电阻：最小100MΩ
- 工作温度：-40°C~+85°C
- 焊接温度：265±5°C，持续5±0.5s
