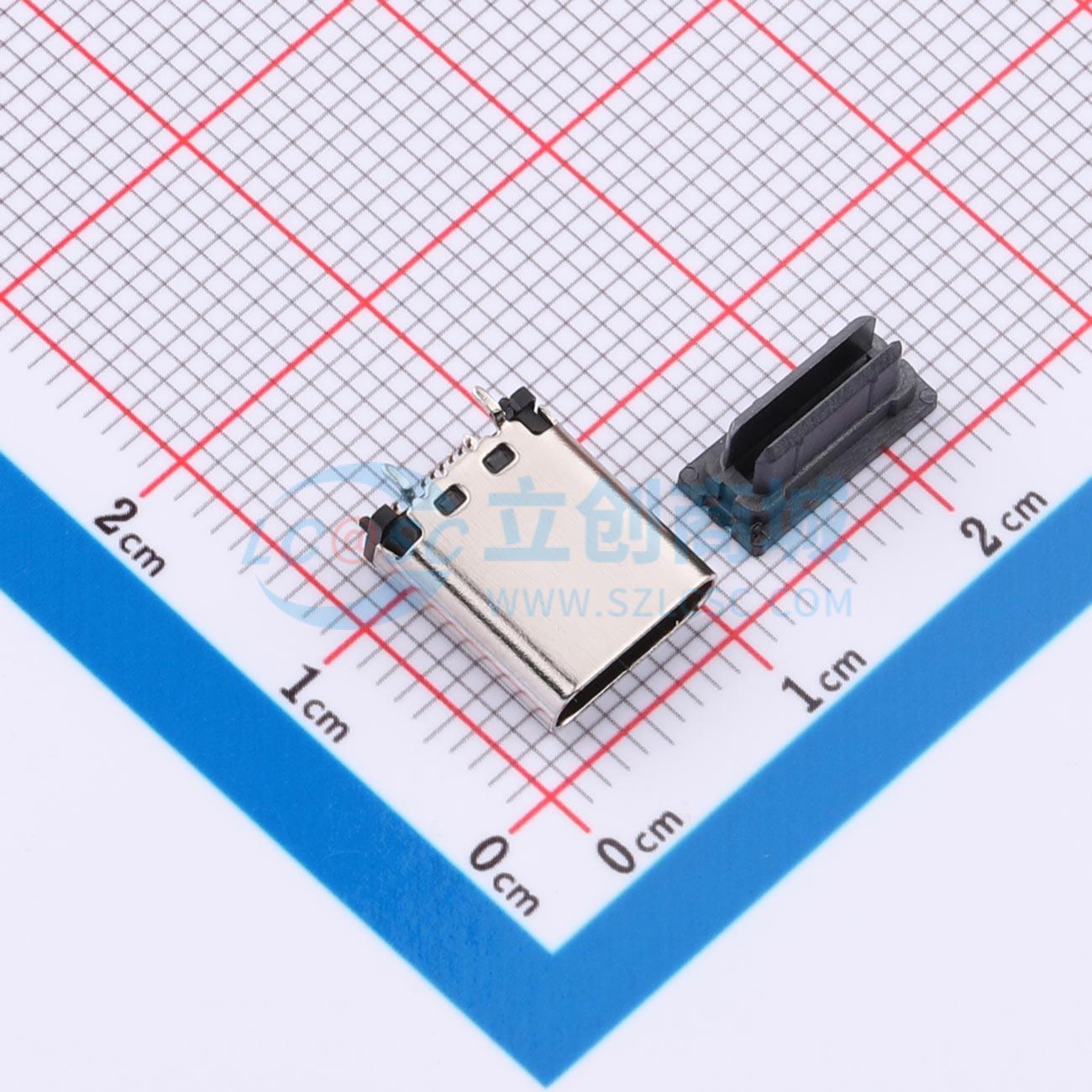

TYPE-C-F27-2TDWH105实物图

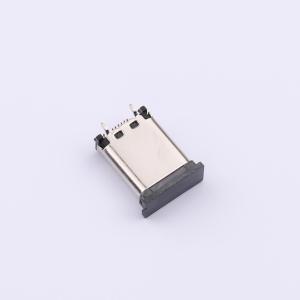

  • TYPE-C-F27-2TDWH105商品缩略图
  • TYPE-C-F27-2TDWH105商品缩略图
  • TYPE-C-F27-2TDWH105商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TYPE-C-F27-2TDWH105

Type-C 母 立贴

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
TYPE-C母座 16Pin 立贴式（H10.5） C7025 1u" Au SUS304 镀亮镍 无弹片 PA9T 黑色
品牌名称
XYECONN(辛译)
商品型号
TYPE-C-F27-2TDWH105
商品编号
C53360025
商品封装
SMD​
包装方式
编带
商品毛重
1.06克(g)

商品参数

属性参数值
商品目录USB连接器
连接器类型Type-C
公母母
安装方式立贴
触点数量16P
端口数量1
属性参数值
额定电流 - 电源5A
额定电压20V
插拔寿命1万次
体长(L)10.5mm
工作温度-40℃~+85℃

商品概述

  1. 材料与表面处理：见列表。
  2. 电镀规格：
    • 触点：整体镀镍，最小厚度50微英寸；接触面镀金；焊接区镀金。
    • 外壳：整体镀镍，最小厚度30微英寸。
    • 中间板：仅作清洁处理。
  3. 机械性能：
    • 插拔力：0.5~2.0千克力。
    • 分离力：0.8~2.0千克力；耐久性测试后为0.6~2.0千克力。
    • 耐久性：10000次循环。
  4. 电气性能：
    • 额定电流：最大5安。
    • 额定电压：最大20伏。
    • 耐电压：100伏交流。
    • 接触电阻：最大40毫欧。
    • 绝缘电阻：10兆欧。
  5. 环境性能：
    • 工作温度：-40°C~+85°C。
    • 焊接温度：265±5°C，5±0.5秒。
    • 盐雾试验：最少48小时。
  6. 包装与运输说明：
    • 每卷前后各空10个产品，尾部用美纹胶纸封住。
    • 将产品放满盘后，再卷一圈保护带，用美纹胶纸封住，并贴上1个物料标签。
    • 每10卷盘一叠，共3000个产品，装入1个外箱内。
    • 在搬运过程中要轻拿轻放。
    • 在运输中不可堆放过多（最高1.8米），不可重压。
    • 跌落测试条件：成品箱从1.2米高度自由落体（一角三棱六面），产品不可跑出下带四槽，不可有摔伤、变形，内包装材料不可严重破损。
