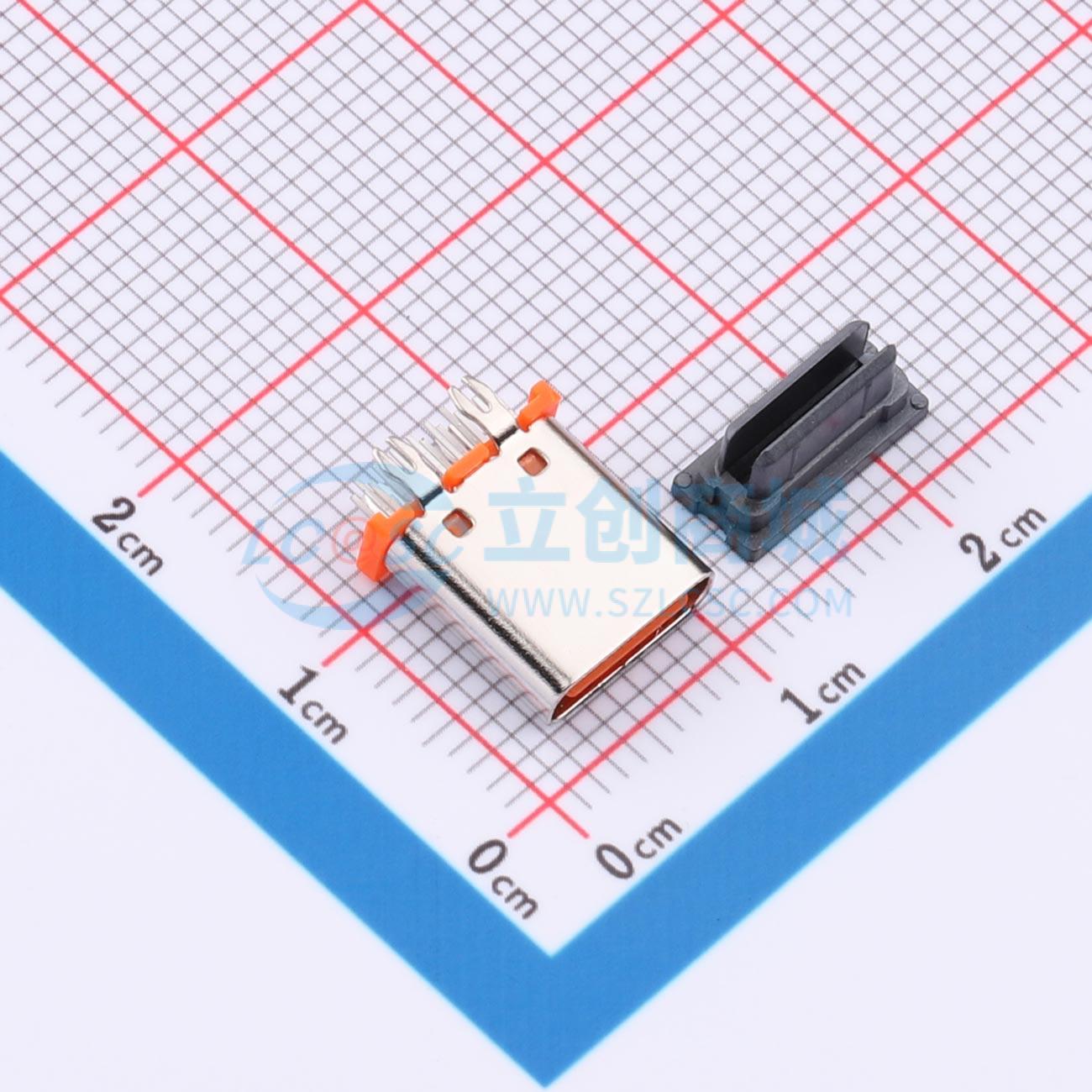

TYPE-C-F30-2CBWH100-J实物图

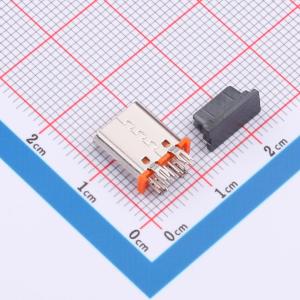

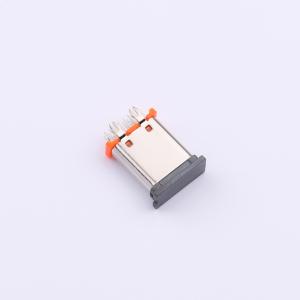

  • TYPE-C-F30-2CBWH100-J商品缩略图
  • TYPE-C-F30-2CBWH100-J商品缩略图
  • TYPE-C-F30-2CBWH100-J商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TYPE-C-F30-2CBWH100-J

Type-C 母 直插

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
TYPE-C母座 16Pin 立插型H10.0 1505C C7025 1u" Au SUS304 镀亮镍 无弹片 PA10T 橙色
品牌名称
XYECONN(辛译)
商品型号
TYPE-C-F30-2CBWH100-J
商品编号
C53360027
商品封装
插件​
包装方式
编带
商品毛重
1.153克(g)

商品参数

属性参数值
商品目录USB连接器
连接器类型Type-C
公母母
安装方式直插
触点数量16P
属性参数值
端口数量1
额定电流 - 电源5A
额定电压20V
插拔寿命1万次
工作温度-40℃~+85℃

商品概述

  • 材料与表面处理：见列表；
  • 电镀规格：
    • 触点：整体镀镍厚度至少50微英寸，接触配合区域镀金，焊接区域镀金；
    • 外壳：整体镀镍厚度至少30微英寸；
    • 中间板：仅作清洁处理。
  • 机械性能：
    • 插拔力：插入力0.5~2.0kgf；拔出力0.8~2.0kgf，耐久性测试后为0.6~2.0kgf；
    • 耐久性：10000次循环。
  • 电气性能：
    • 额定电流：最大5A；
    • 额定电压：最大20V；
    • 耐电压：100VAC；
    • 接触电阻：最大40mΩ；
    • 绝缘电阻：最小10MΩ。
  • 环境性能：
    • 工作温度：-40°C~+85°C；
    • 焊接温度：265±5°C，持续5±0.5s；
    • 盐雾试验：至少48小时。
  • 包装说明：
    • 每卷前后各空10个产品，尾部用美纹胶纸封住；
    • 产品装满盘后，再卷一圈保护带，用美纹胶纸封住，并贴上1个物料标签；
    • 每10卷盘为一组，共3000个产品，装入1个外箱内；
    • 搬运过程中要轻拿轻放；
    • 运输中不可堆放过多（最高1.8米），不可重压；
    • 跌落测试条件：成品箱从1.2米高度自由落体（一角三棱六面），产品不可跑出下带凹槽，不可有掉伤、变形，内包装材料不可严重破损。
