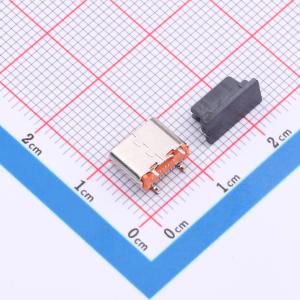

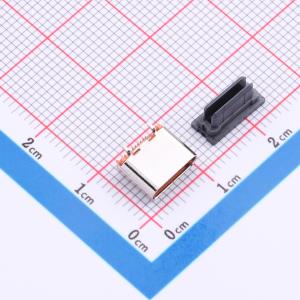

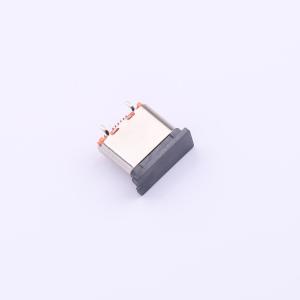

TYPE-C-C03-2TDWH68-J

该产品为 USB TYPE - C 接口，有 24 针和 16 针两种规格。24 针带有接地板，16 针不带接地板。

• 材料：
  • 外壳和模制件采用耐高温塑料，符合 UL94 V - 0 标准，颜色为黑色。
  • 触点采用铜合金，厚度为 0.12mm。
  • 外壳采用不锈钢 SUS304 - 1/2H，厚度为 0.30mm。
  • 中间板采用不锈钢（SUS301），厚度为 0.15mm。
  • EMI 板采用不锈钢（SUS301），厚度为 0.10mm。
• 电镀规格：
  • 触点：整体底层镀镍，最小厚度 50μ”；接触配合区域镀金；焊接区域镀哑光锡。
  • 外壳：整体底层镀镍，最小厚度 30μ”。
  • 中间板：仅做清洁处理。
  • EMI 板：仅做清洁处理。
• 机械性能：
  • 插拔力：插入力为 0.5~2.0kgf；拔出力为 0.8~2.0kgf，耐久性测试后为 0.6~2.0kgf。
  • 耐久性：10000 次循环。
• 电气性能：
  • 额定电流：最大 5A。
  • 额定电压：最大 20V。
  • 耐压：100VAC。
  • 接触电阻：最大 40mΩ。
  • 绝缘电阻：最小 100MΩ。
• 环境性能：
  • 工作温度：-40°C~+85°C。
  • 焊接温度：265±5°C，持续 5±0.5s。
