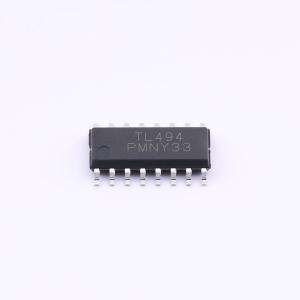

TL494IDR-TP
开关式脉冲宽度调制控制电路，适用于电源控制，含双误差放大器和5V参考电源，输出控制方式为推挽式或单端式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TL494IDR-TP
- 商品编号
- C53340923
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27724克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 7V~40V | |
| 开关频率 | 1kHz~200kHz | |
| 输出电流 | 200mA | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 45% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 推挽式；全桥式；正激式；半桥式 | |
| 功能特性 | - | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
TL494IDR - TP是一款开关式脉冲宽度调制控制电路，主要设计用于电源控制，可灵活地根据具体应用来定制电源控制电路。该器件包含两个误差放大器、一个片上可调节振荡器、一个死区时间控制（DTC）比较器、一个脉冲转向控制触发器、一个5V稳压器以及一些输出控制电路。采用SOP16形式封装。
商品特性
- 输出控制方式采用推挽式或单端式
- 含双误差放大器
- 含5V参考电源（精度可达±2%）
- 死区控制可调
- 独立的输出晶体管（灌或拉电流可达200mA）
- 完善的脉宽调控电路
- 含主动或从动振荡器
应用领域
- PC电源
- 逆变电源
- 单端正激双管式、半桥式、全桥式开关电源
