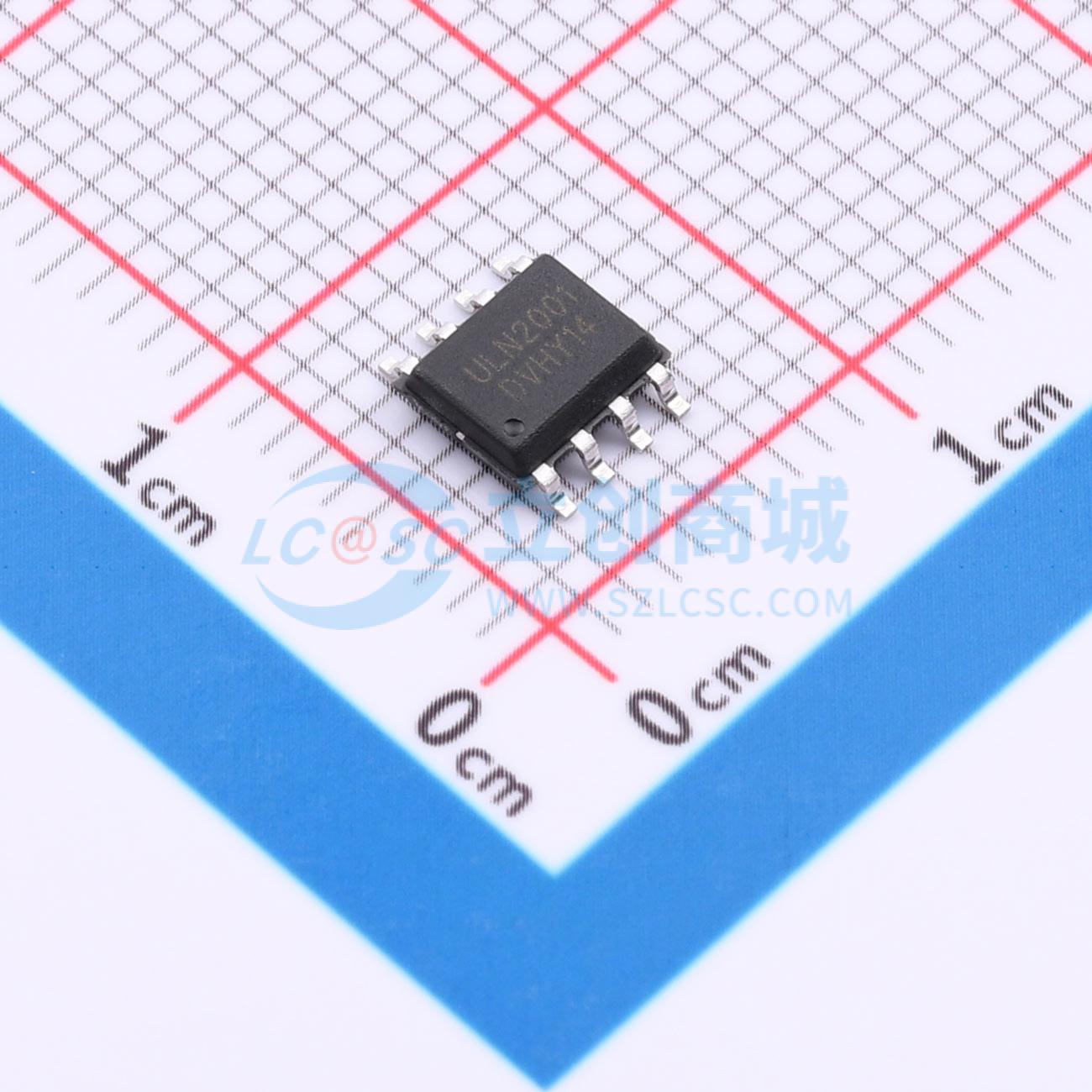

温馨提醒：图片仅供参考，商品以实物为准
ULN2001D(TP)
三路达林顿晶体管阵列电路，具有高压输出，带共阴极钳位二极管，输入兼容TTL/CMOS逻辑信号，输入端口集成下拉电阻，可用于多种驱动应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ULN2001D(TP)
- 商品编号
- C53340848
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1551克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 三路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 集电极漏电流(Icex) | 50uA | |
| 正向压降(Vf) | 1.4V | |
| 反向电流(Ir) | 50uA |
商品概述
ULN2001D是高电压大电流达林顿晶体管阵列。每款器件均由3个NPN达林顿对组成，这些达林顿对具有高压输出，带有用于开关感性负载的共阴极钳位二极管。单个达林顿对的集电极电流额定值为500mA。将达林顿对并联可以提供更高的电流。应用包括继电器驱动器、电锤驱动器、打印机撞针驱动器、灯驱动器、显示驱动器、线路驱动器和逻辑缓冲器。
商品特性
- 500mA额定集电极电流（单路）
- 工作电压高（32V）
- 输入兼容TTL/CMOS逻辑信号
- 输入端口集成4K对地下拉电阻
- 广泛应用于继电器驱动
应用领域
ULN2001D应用不仅限于特定应用线路图，特别是驱动电路负载可以是3个继电器，也可以是3个LED发光二极管，也可以将2个输出并联为1路使用，具体应用视实际情况而定。
