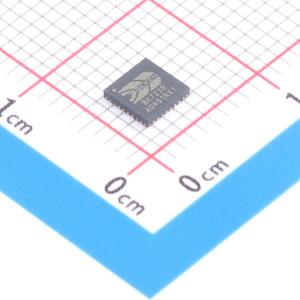

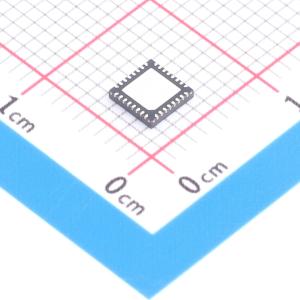

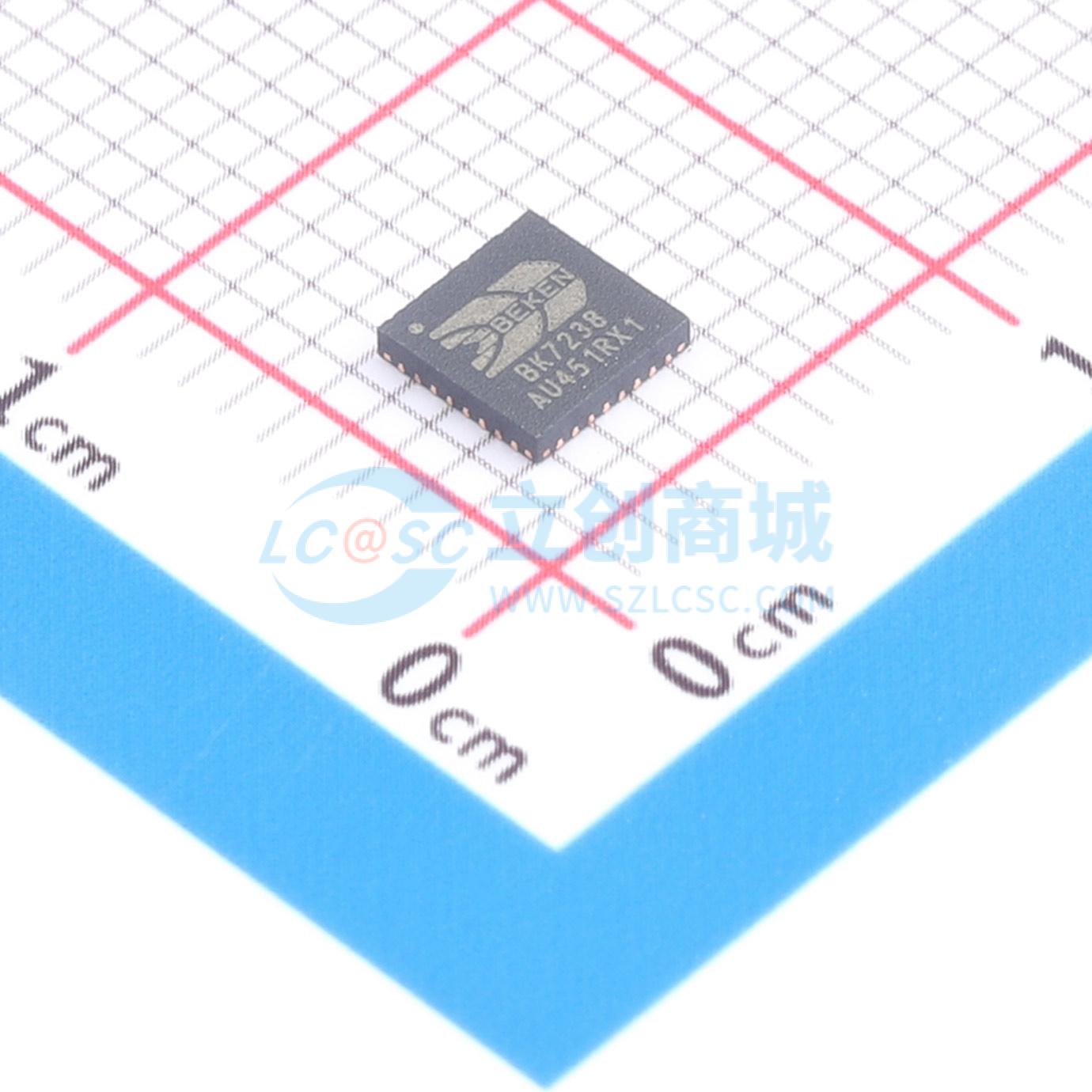

BK7238QH321

BK7238 是一款高度集成的单芯片 Wi-Fi 802.11b/g/n 和蓝牙 5.2 低功耗组合解决方案，专为需要低功耗和小尺寸的应用而设计。其集成了强大的 32 位微控制器以及全面的外设和接口，使其成为高级物联网应用的理想选择。该芯片采用先进的设计技术和工艺技术，在极小的封装内实现了高集成度和极低的功耗，适用于智能照明、智能家居、定位及其他高级物联网应用。

• Wi-Fi：符合 IEEE 802.11b/g/n 1x1 标准，支持 20 MHz 信道，支持 STBC，工作模式包括 STA 和 SoftAP，支持 SoftAP 与 STA 并发，发射功率高达 +19 dBm，接收灵敏度为 -99 dBm。
• 蓝牙低功耗：支持蓝牙 5.2 低功耗，支持蓝牙低功耗 1 Mbps、2 Mbps 以及远距离模式（125 kbps 和 500 kbps），支持广播扩展，支持蓝牙寻向：到达角和出发角，支持最多 16 个天线的天线阵列以实现精确定位。
• 内核：32 位微控制器，主频高达 160 MHz，支持 UART Flash 下载，支持 JTAG 调试接口。
• 存储器：系统级封装闪存：2 MB 或 4 MB，288 KB RAM，4 字节电可编程只读存储器。
• 时钟管理：外部振荡器：26 MHz 晶体振荡器，内部振荡器：26–160 MHz 数控振荡器，32 kHz 环形振荡器，480 MHz 数字锁相环。
• 电源管理：2.7 至 3.6 V 电池电压供电，片上上电复位和欠压检测器，嵌入式低压差线性稳压器，低功耗：活动模式接收电流为 40 mA，低电压睡眠模式电流为 90 μA，深度睡眠模式电流为 10 μA，关断模式电流为 0.5 μA。
• 外设：通用输入输出引脚：QFN32 封装为 19 个，QFN20 封装为 9 个，1 个串行外设接口，2 个通用异步收发器：其中 1 个支持 Flash 下载，1 个内部集成电路接口，1 个通用直接存储器访问控制器，具有 6 个通道，6 个 32 位脉宽调制通道，10 位辅助模数转换器，最多 6 个通道，6 个通用 32 位定时器，1 个看门狗定时器，1 个实时计数器，1 个温度传感器，1 个真随机数发生器。
• 封装：QFN32 封装，尺寸为 4 × 4 mm；QFN20 封装，尺寸为 3 × 3 mm；工作温度范围为 -40 到 +105 ℃。
