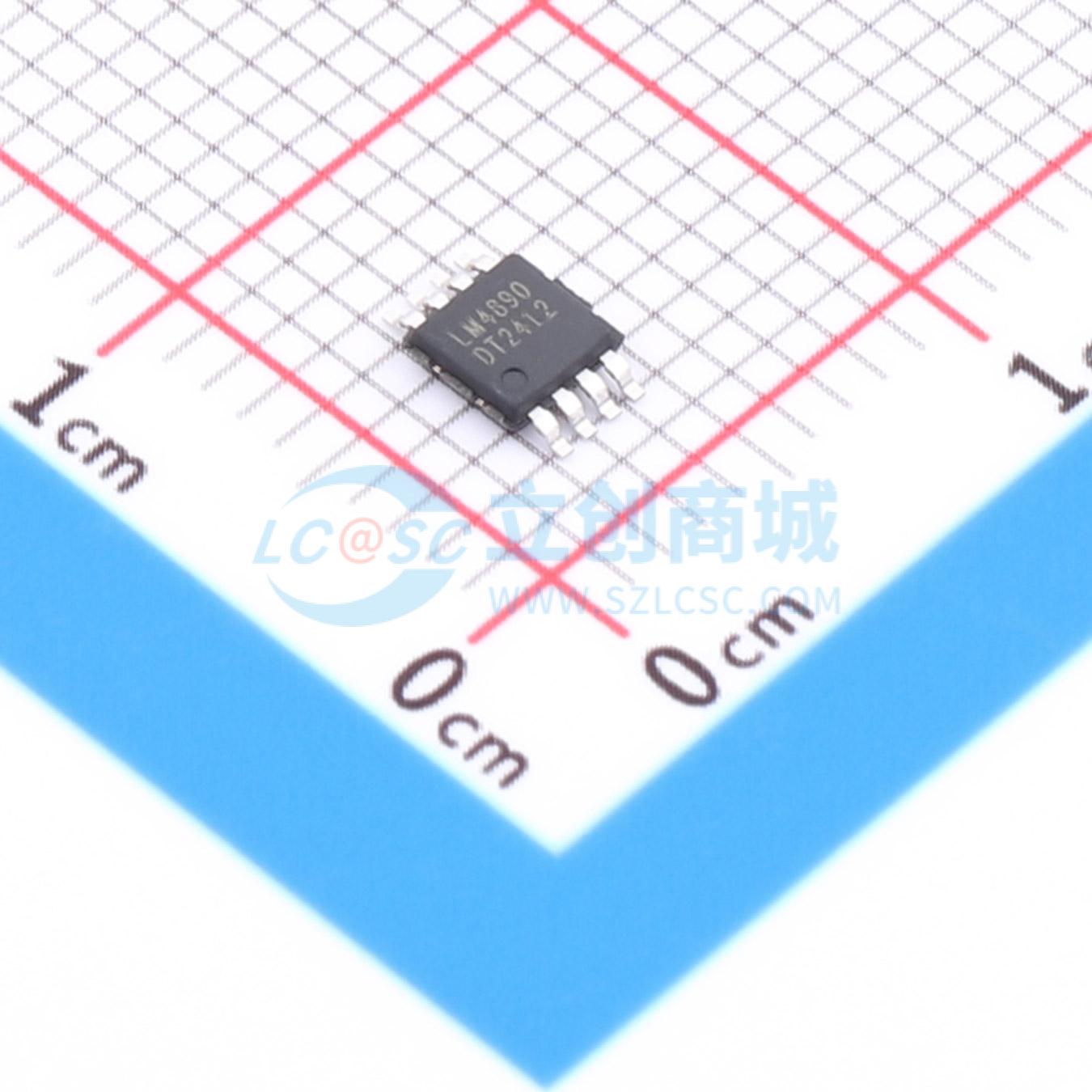

温馨提醒：图片仅供参考，商品以实物为准
LM4890MRS-GMIC
带关断模式的单通道音频功放IC，内置抗RF干扰电路，采用MSOP8/SOP8封装，适合便携系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM4890MRS是一种音频功率放大器，设计用于便携式通信设备应用，如手机应用。LM4890能够向8Ω负载提供1.2W的连续平均功率，从5.2V电源失真（THD+N），从3V电源提供8Ω负载350 mW。LM4890提供了高质量的音频，同时需要很少的外部组件和最小的功耗。
- 品牌名称
- GMIC(绿微)
- 商品型号
- LM4890MRS-GMIC
- 商品编号
- C53282002
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.197199克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1Wx1@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.1% | |
| 静态电流(Iq) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 电源纹波抑制比(PSRR) | 62dB | |
| 效率 | - | |
| 功能特性 | 使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM4890是一款带有关断模式的单通道音频功率放大器集成电路。在5V电源电压下驱动4Ω负载时，可提供2.5W的平均输出功率，总谐波失真加噪声不超过10%。当关断引脚被使能信号触发时，器件将进入关断模式，此时功耗极低，非常适合便携式设备。该芯片集成了独特的抗射频干扰电路，其单端输入架构相比常见的差分架构具有更优的抗干扰性能。它采用MSOP8或SOP8封装，适用于空间受限的便携式音频系统。通过控制关断引脚可显著降低系统功耗。LM4890工作稳定，具有2.5MHz的增益带宽积，并且为单位增益稳定。其电压增益可通过外部配置电阻进行调整，便于应用设计。
商品特性
- 在VDD=5V，RL=4Ω条件下，输出功率Po=2.5W，THD+N≤10%
- 在VDD=5V，RL=8Ω条件下，输出功率Po=1.3W，THD+N≤10%
- 宽工作电压范围：1.8V ~ 5.5V
- 优异的开关机噗噗声抑制能力，抗干扰性能好
- 无需输出耦合电容、自举电容和缓冲网络
- 单位增益稳定
- 采用MSOP8封装
