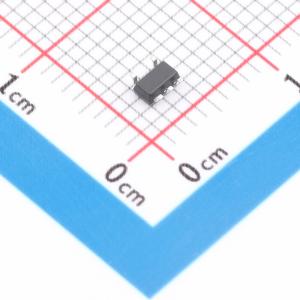

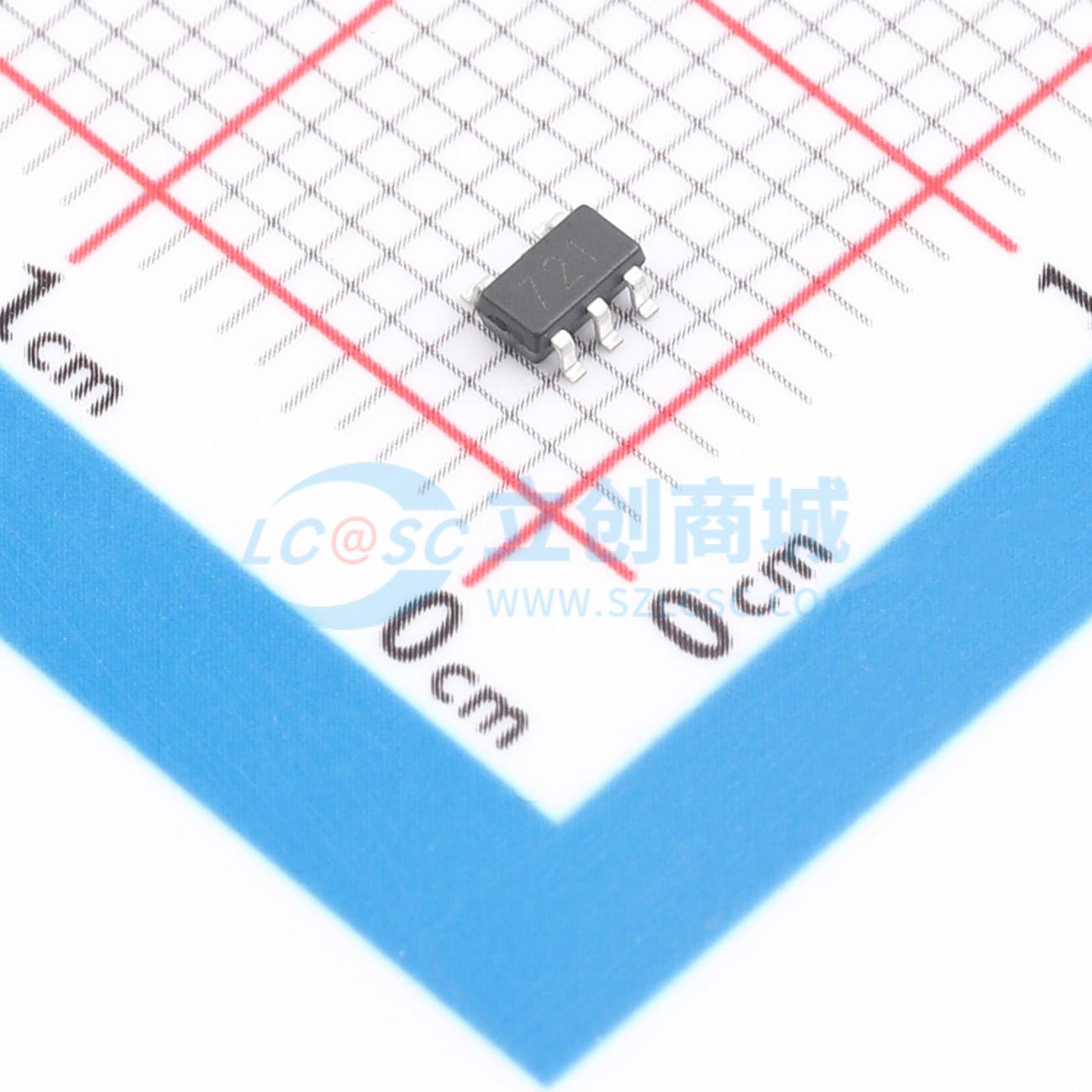

LMV721SE

低电压、低噪声、轨到轨输入输出的CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 增益带宽积达10MHz，压摆率为 8.5V/μs，能快速响应高频信号，满足高速信号处理需求，输入失调电压VOS(MAX.)：±0.5mV，输入偏置电流: ±1pA，输入失调电流： ±1pA，减少信号源负载影响.轨到轨输入输出，工作电压范围： 2.1V~5.5V或双电源±1.05V~±2.75V 供电，适配电池供电设备等低电压场景，工作温度：- 40℃~+125℃
品牌名称: PJSEMI(平晶微)
商品型号: LMV721SE
商品编号: C53222318
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.046733克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	10MHz
	输入失调电压(Vos)	200uV
	输入失调电压温漂(Vos TC)	2.6uV/℃
	压摆率(SR)	8.5V/us
	输入偏置电流(Ib)	1pA

	属性	参数值
	输入失调电流(Ios)	1pA
	输入电压噪声密度(eN)	9.5nV/√Hz@1kHz
	共模抑制比(CMRR)	65dB
	静态电流(Iq)	400uA
	输出电流	140mA
	工作温度	-40℃~+125℃
	单电源电压	2.1V~5.5V
	双电源电压(Vee~Vcc)	1.05V~2.75V；-2.75V~-1.05V

商品概述

LMV721 系列是单路运算放大器，针对低电压、低噪声、轨到轨输入与输出以及出色的速度/功耗比进行了优化，提供优异的带宽（10MHz）和压摆率（8.5V/μs）。该运算放大器具有单位增益稳定性，并具备超低输入偏置电流。LMV721 具有更低的失调电压，在 25℃、Vs = 5V、VCM = Vs / 2 条件下，保证不超过 0.5mV。LMV721 系列运算放大器可在 2.1V 至 5.5V 的单电源或 ±1.05V 至 ±2.75V 的双电源下工作。该器件是传感器接口、有源滤波器和便携式应用的理想选择。

商品特性

高增益带宽：10MHz
优异的压摆率：8.5V/μs
轨到轨输入与输出
低失调电压：最大值 ±0.5mV
输入电压范围：Vs = 5.5V 时为 -0.2V 至 +5.7V
电源范围：+2.1V 至 +5.5V
工作温度范围：-40℃ ~ 125℃

应用领域

传感器
有源滤波器
模数转换器
通信
蜂窝电话与无绳电话
笔记本电脑与个人数字助理
光电二极管放大
电池供电仪器
