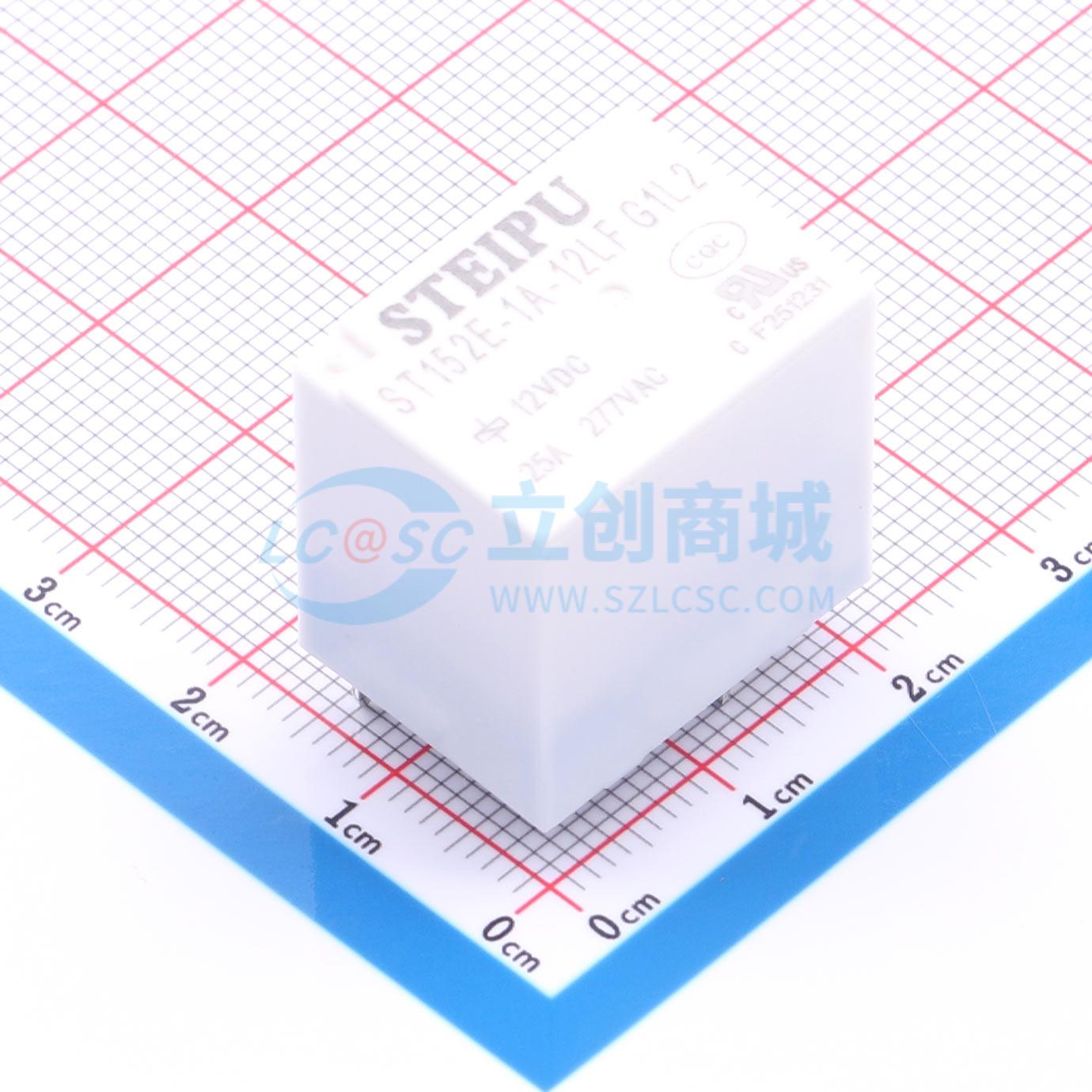

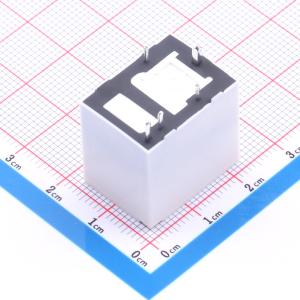

ST152E-1A-12LFG1L2
7kW充电桩专用继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 25A,277VAC，12V线圈电压，HF179F/12-H3LTF完全替代。适用于充电枪的超小型继电器，小米SU7随车充专用继电器
- 品牌名称
- STEIPU(斯泰普)
- 商品型号
- ST152E-1A-12LFG1L2
- 商品编号
- C53222430
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 35A@277VAC；32A@277VAC | |
| 最大切换电压 | 277V@AC；30V@DC | |
| 额定线圈功率 | 1.2W | |
| 触点材料 | 银合金 |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 35A | |
| 线圈类型 | - | |
| 线圈电阻 | 120Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 10ms | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 小体积，35A负载开闭能力
- 0.8mm、1.8mm、2.4mm触点间隙可选
- 耐高温型：105℃
- 空间距离大于4mm，爬电距离大于5mm
- 线圈触点间介质耐压4000V
- UL绝缘系统：F级
- 环保产品（符合RoHS标准）
应用领域
- 车载充电机
- 电动车充电桩
- 逆变器
- UPS电源
- 压缩机
