温馨提醒：图片仅供参考，商品以实物为准

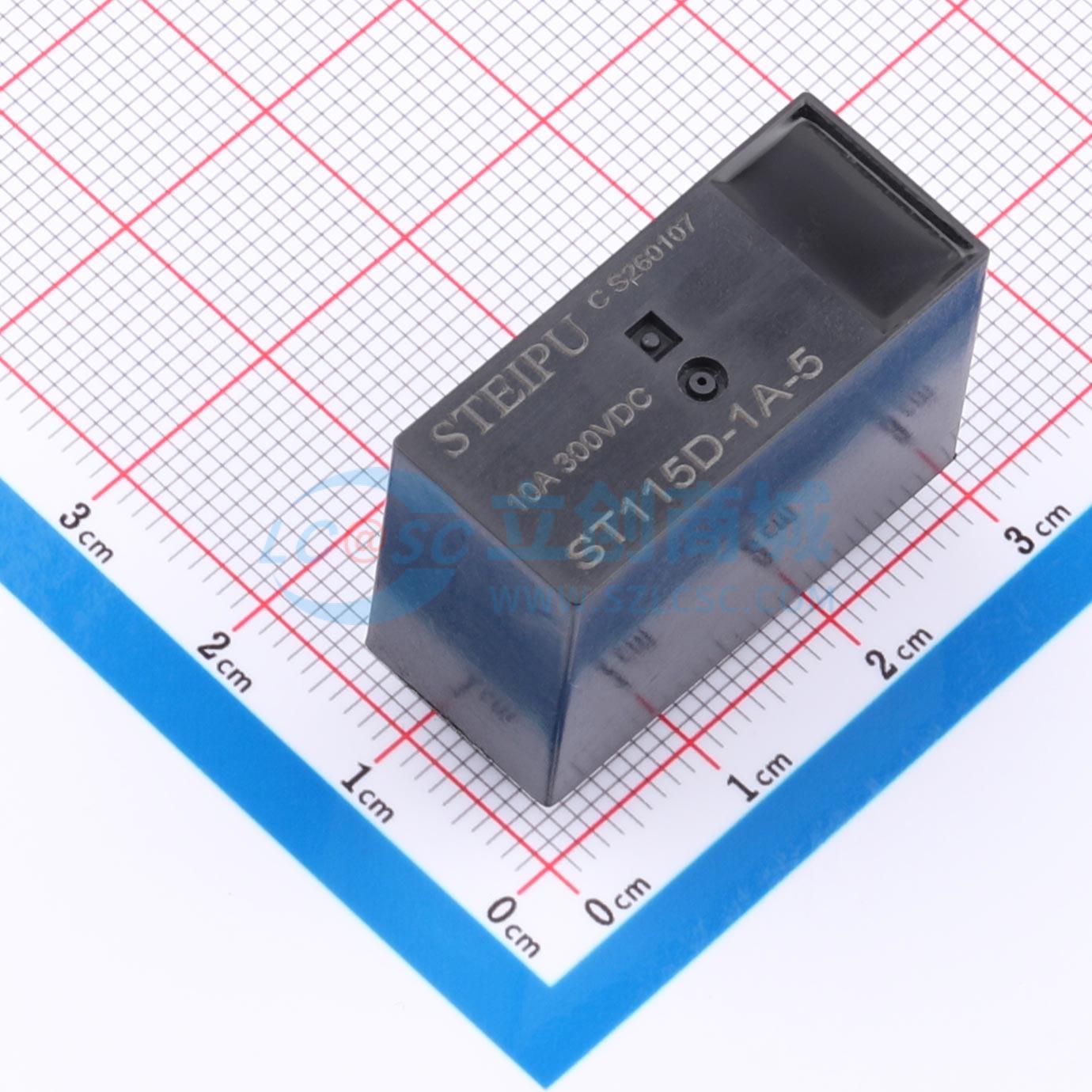

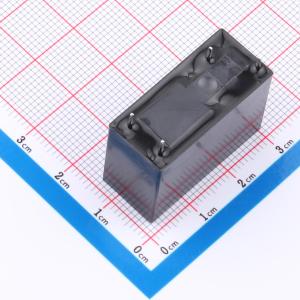

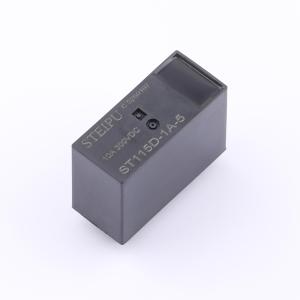

ST115D-1A-5
HF158F-V系列完全替代直流继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HF158F-V/5-H2T对标，10A 300VD负载，5V线圈电压直流继电器
- 品牌名称
- STEIPU(斯泰普)
- 商品型号
- ST115D-1A-5
- 商品编号
- C53222431
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 18.525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 5V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 10A@300VDC；4A@300VDC | |
| 最大切换电压 | 500V@DC；300V@DC | |
| 额定线圈功率 | 600mW；400mW | |
| 触点材料 | 银合金 | |
| 最大切换电流 | 16A；4A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 62Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 10ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 29mm | |
| 宽度 | 12.7mm | |
| 高度 | 20mm |
商品特性
- 10A 300VDC负载开闭能力
- 常闭侧4A 300VDC负载开闭能力
- 5kV介电强度（线圈与触点之间）
- 满足加强绝缘要求
- UL绝缘系统：F级可选
- 环保产品（符合RoHS标准）
- 尺寸：29.0×12.7×20mm
应用领域
- 光伏发电系统
- 太阳能逆变器
- 电力系统
