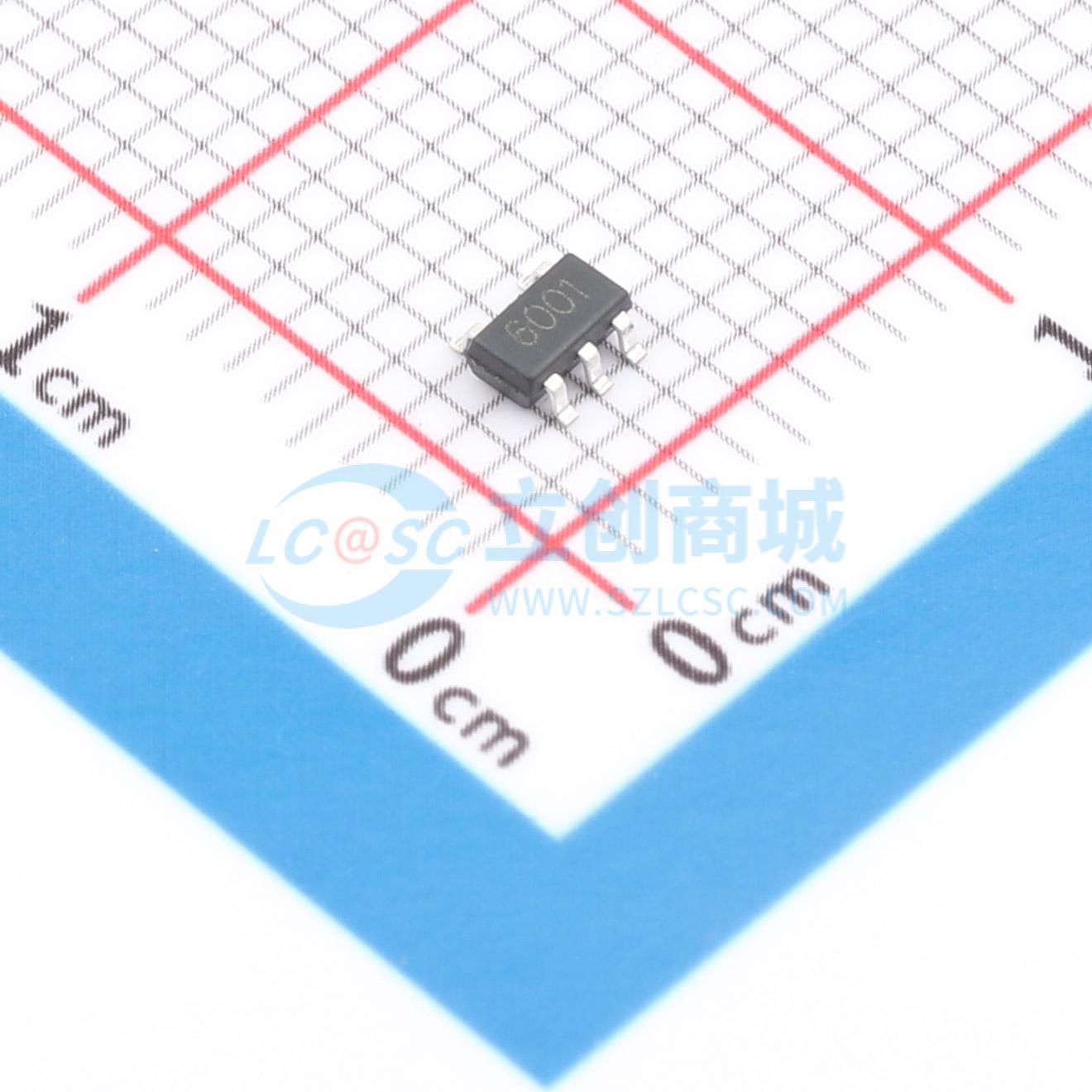

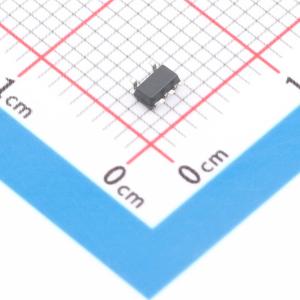

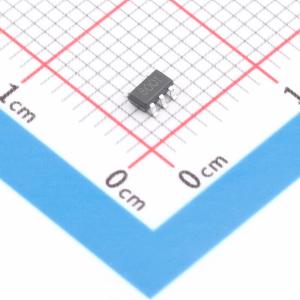

PJS6001SE

降压型 2.2A 2.5V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 采用恒频电流模式架构，高效率同步降压DC/DC芯片，最高效率可达 96%，轻载时自动切换至PFM模式，VIN:2.5V~5.5V, 峰值电流限制最大为2.2A，可稳定驱动 0A~1A 负载电流，满足多数便携式设备供电需求，低功耗设计：无负载静态电流仅 70μA（典型值），关断模式下电流低至 0.1μA（典型值），支持 100% 占空比工作，在电源电压接近输出电压时仍能稳定供电，无需外部肖特基二极管，包含过温保护，短路保护、输入欠压锁定，过压保护，软启动与浪涌抑制，带EN脚
品牌名称: PJSEMI(平晶微)
商品型号: PJS6001SE
商品编号: C53222319
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.045433克(g)

商品参数

商品概述

PJS6001SE是一款采用固定频率、电流模式架构的高效率单片同步降压型DC/DC稳压器。该器件提供可调版本。空载时电源电流为70μA，关断时降至< 1μA。2.5V至5.5V的输入电压范围使其非常适合单节锂离子电池供电的应用。100%占空比提供低压差工作，可延长便携式系统的电池寿命。PWM/PFM模式操作为对噪声敏感的应用提供极低的输出纹波电压。开关频率内部设定为2MHz，允许使用小型表面贴装电感和电容。凭借0.6V的反馈基准电压，可轻松支持低输出电压。

商品特性

高效率：高达96%
2.5V至5.5V输入电压范围
2MHz固定频率工作
无需肖特基二极管
低压差工作：100%占空比
PFM模式实现轻载时的高效率
低静态电流：70μA
过温保护
短路保护
浪涌电流限制和软启动
SOT-23-5封装

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
数码相机和摄像机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	2.2A
	开关频率	2MHz
	工作温度	-40℃~+165℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	轻载高效模式；过流保护
